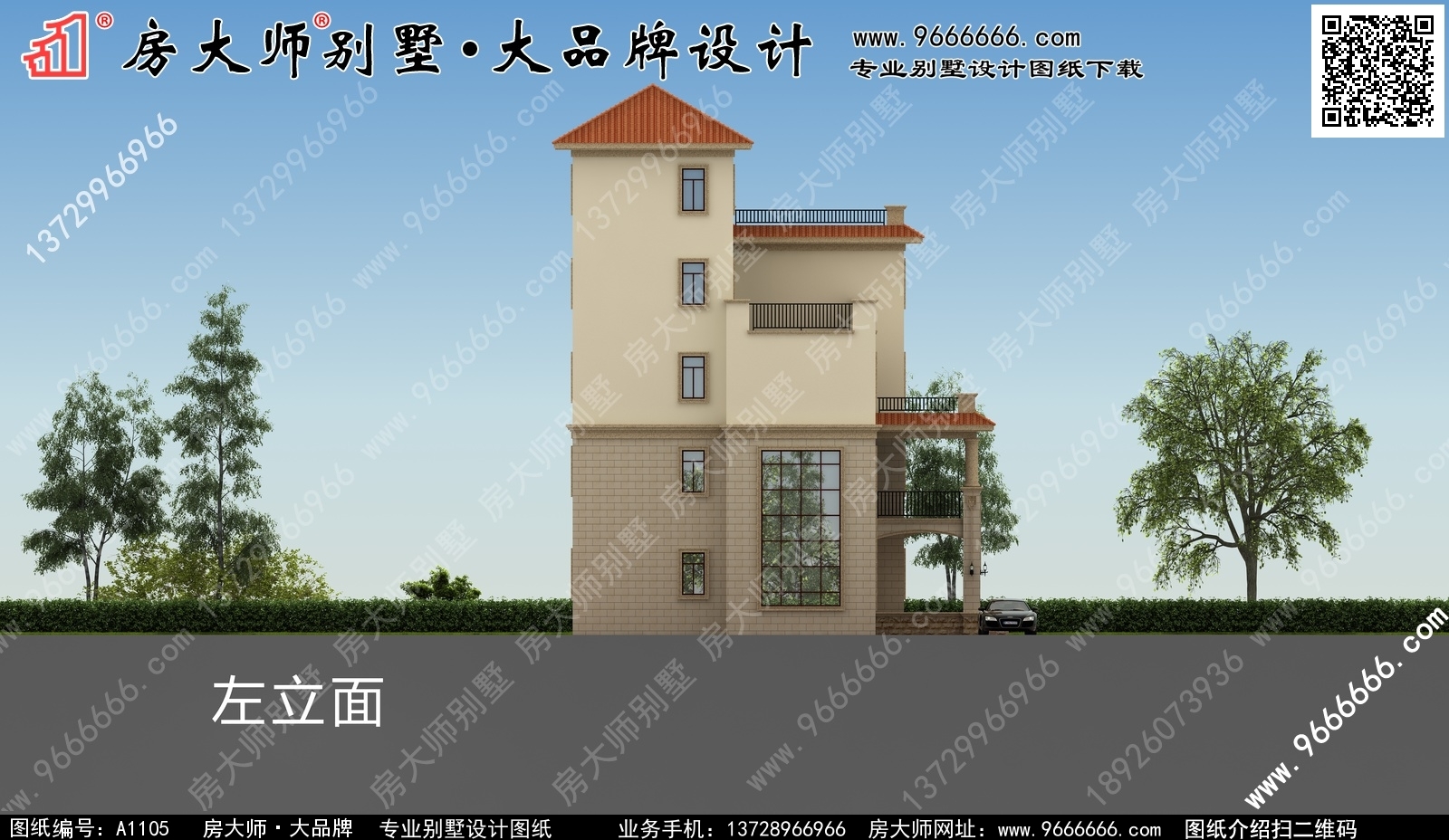

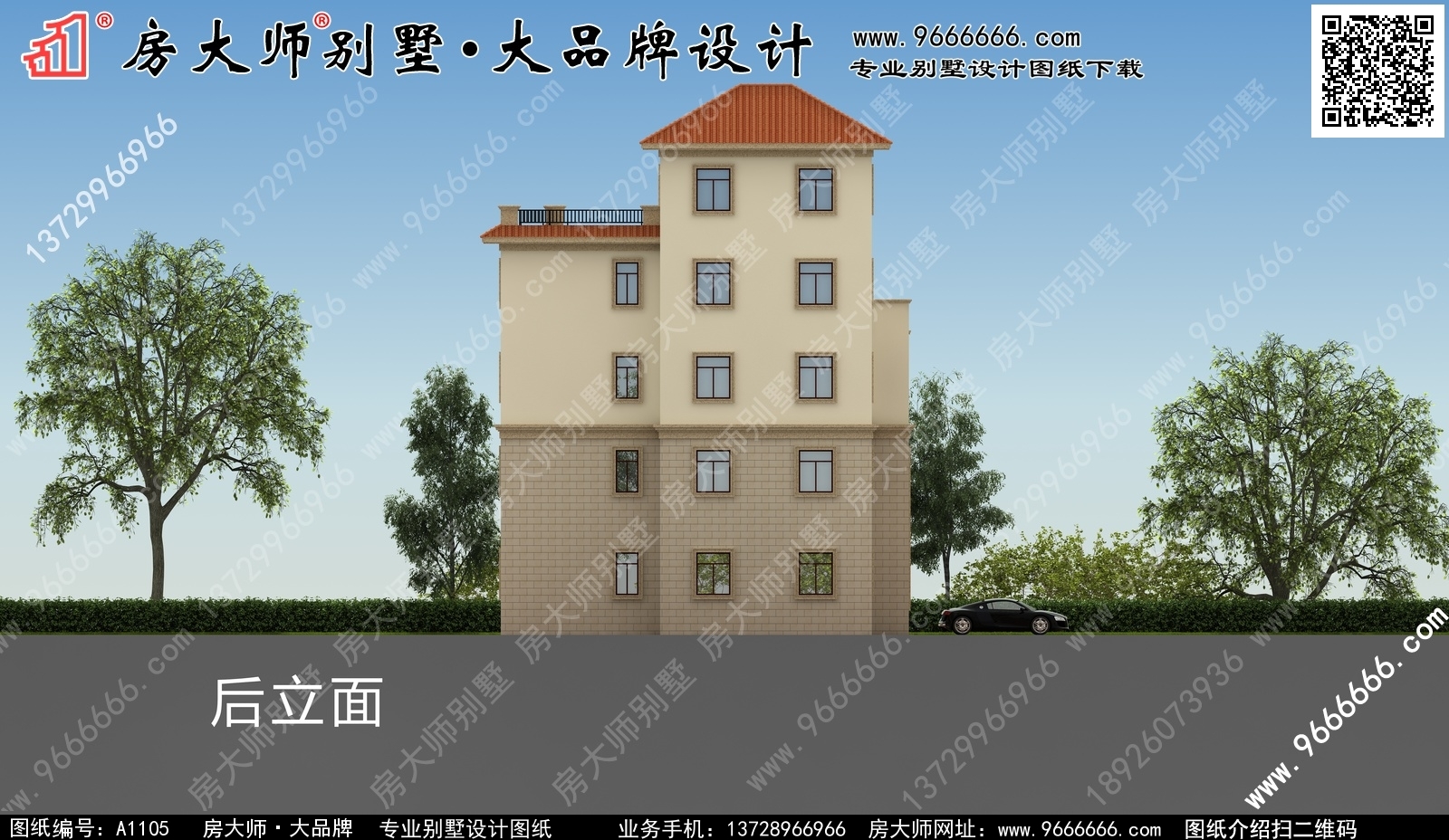

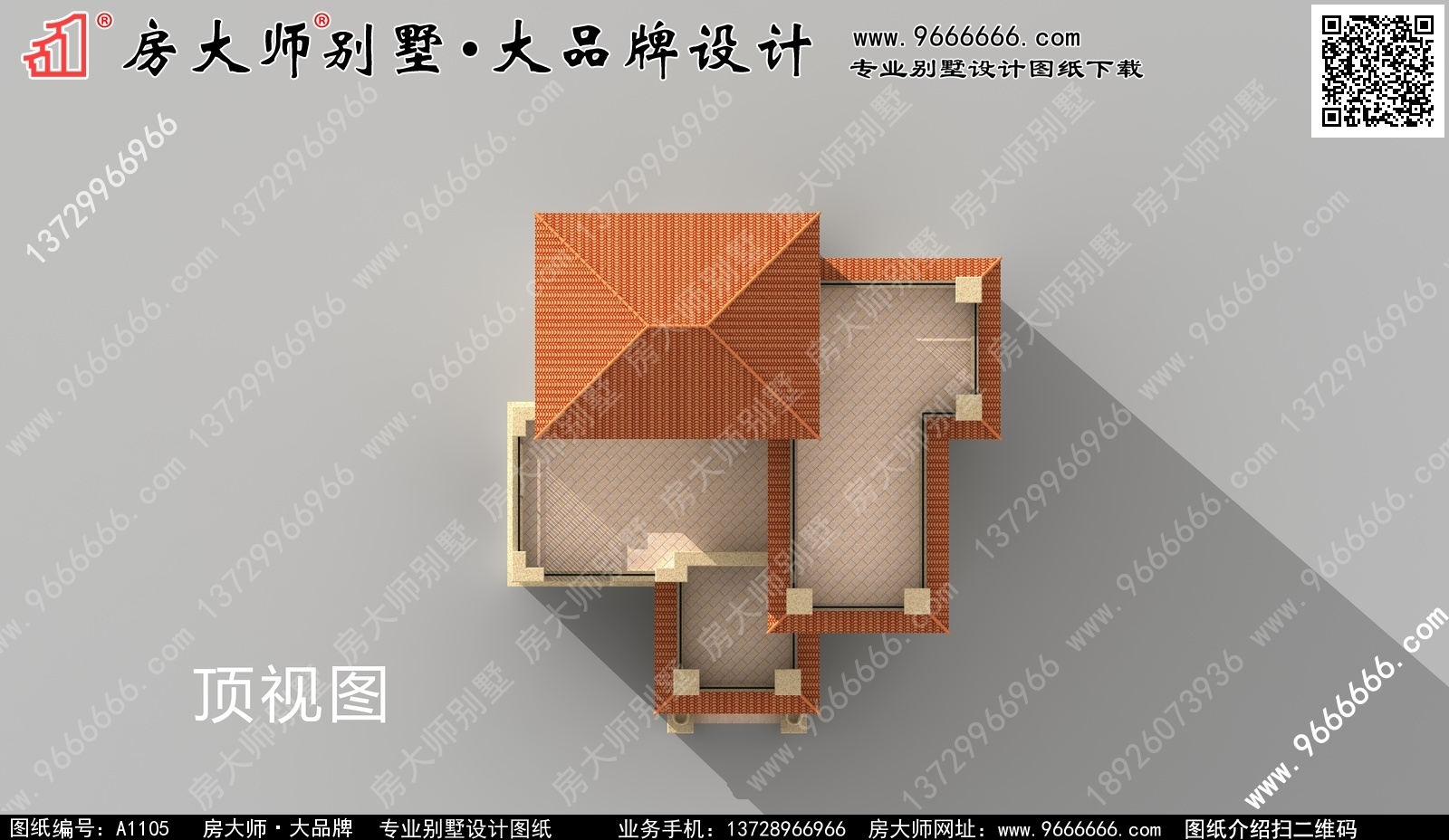

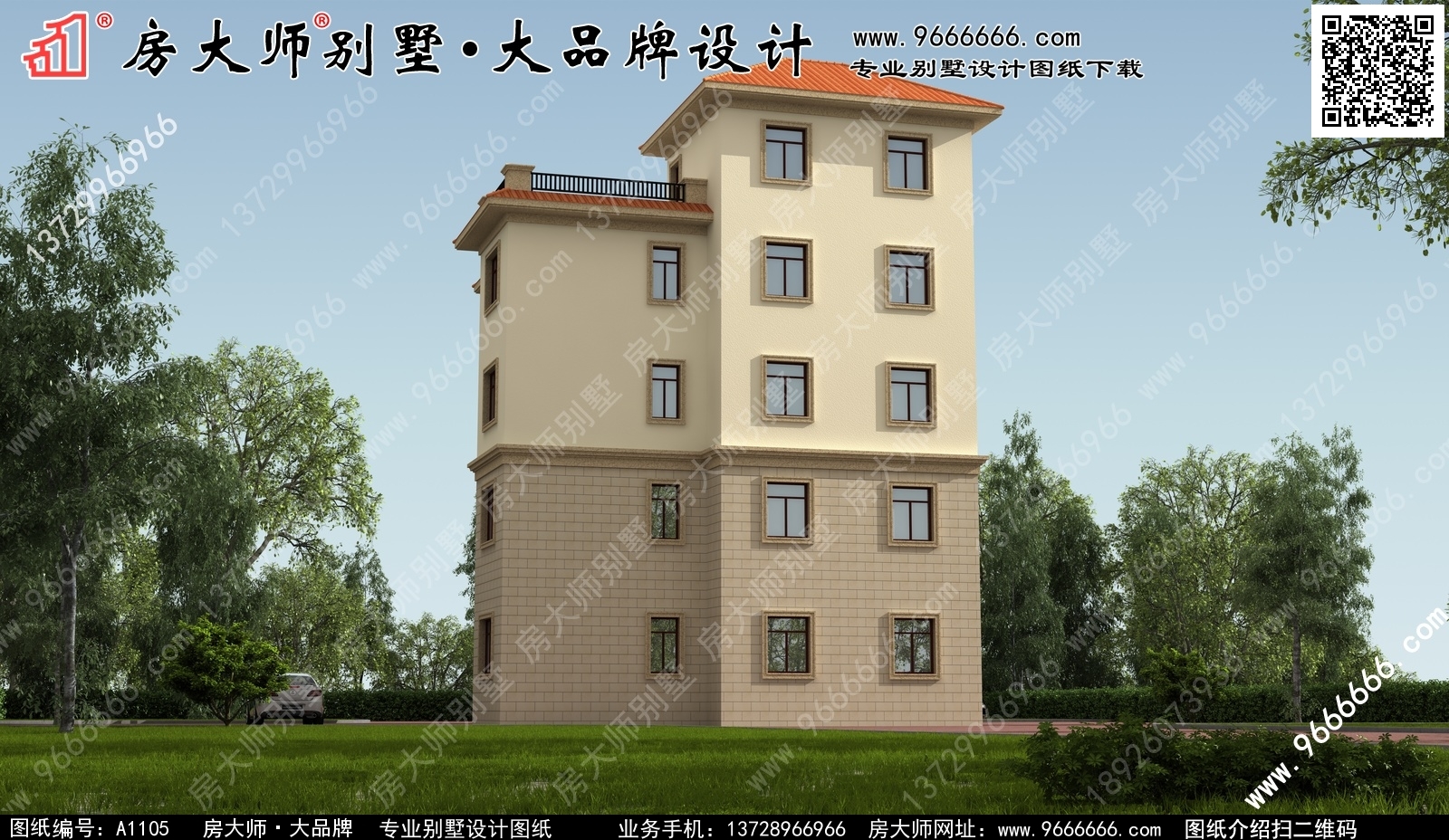

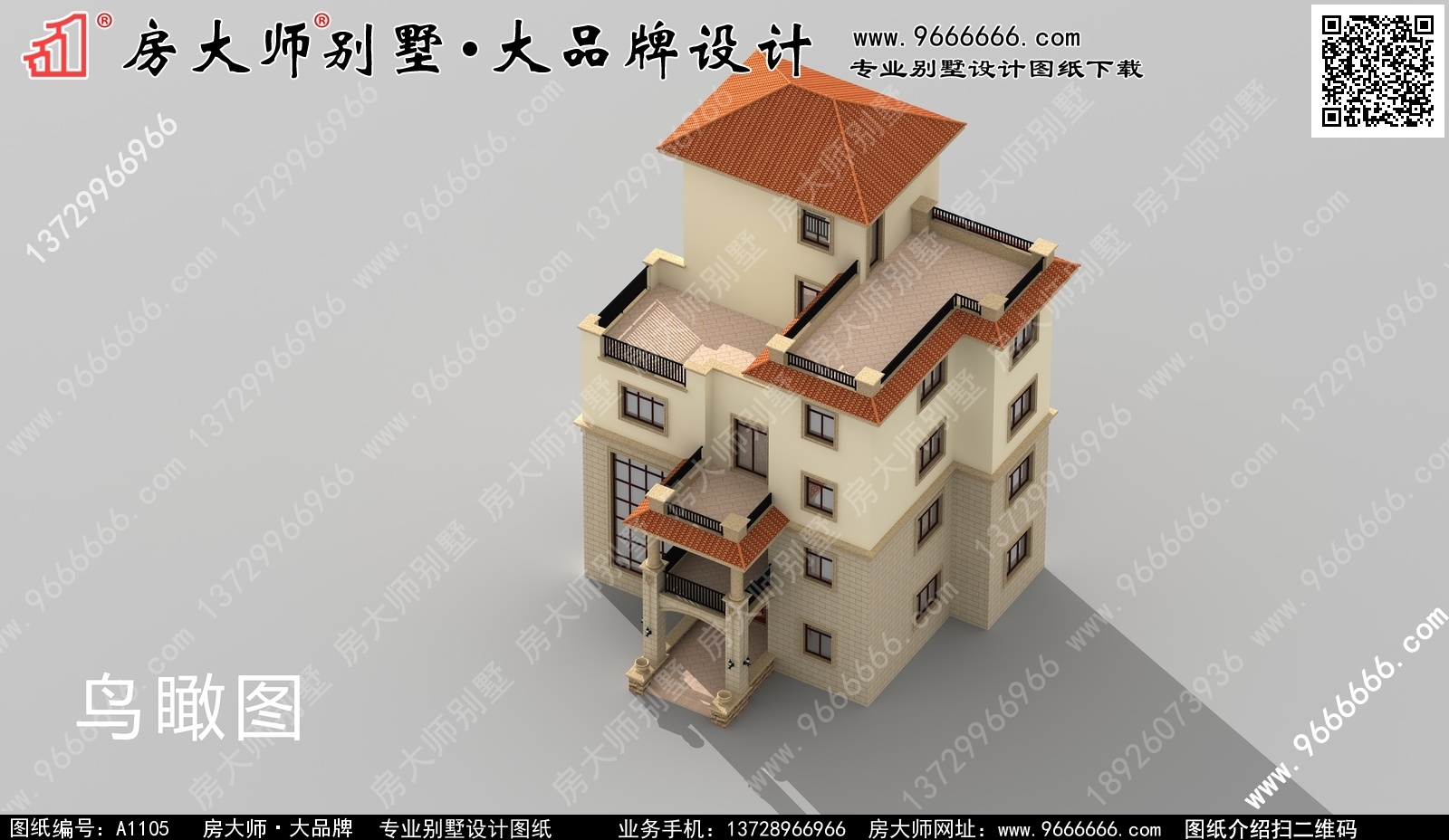

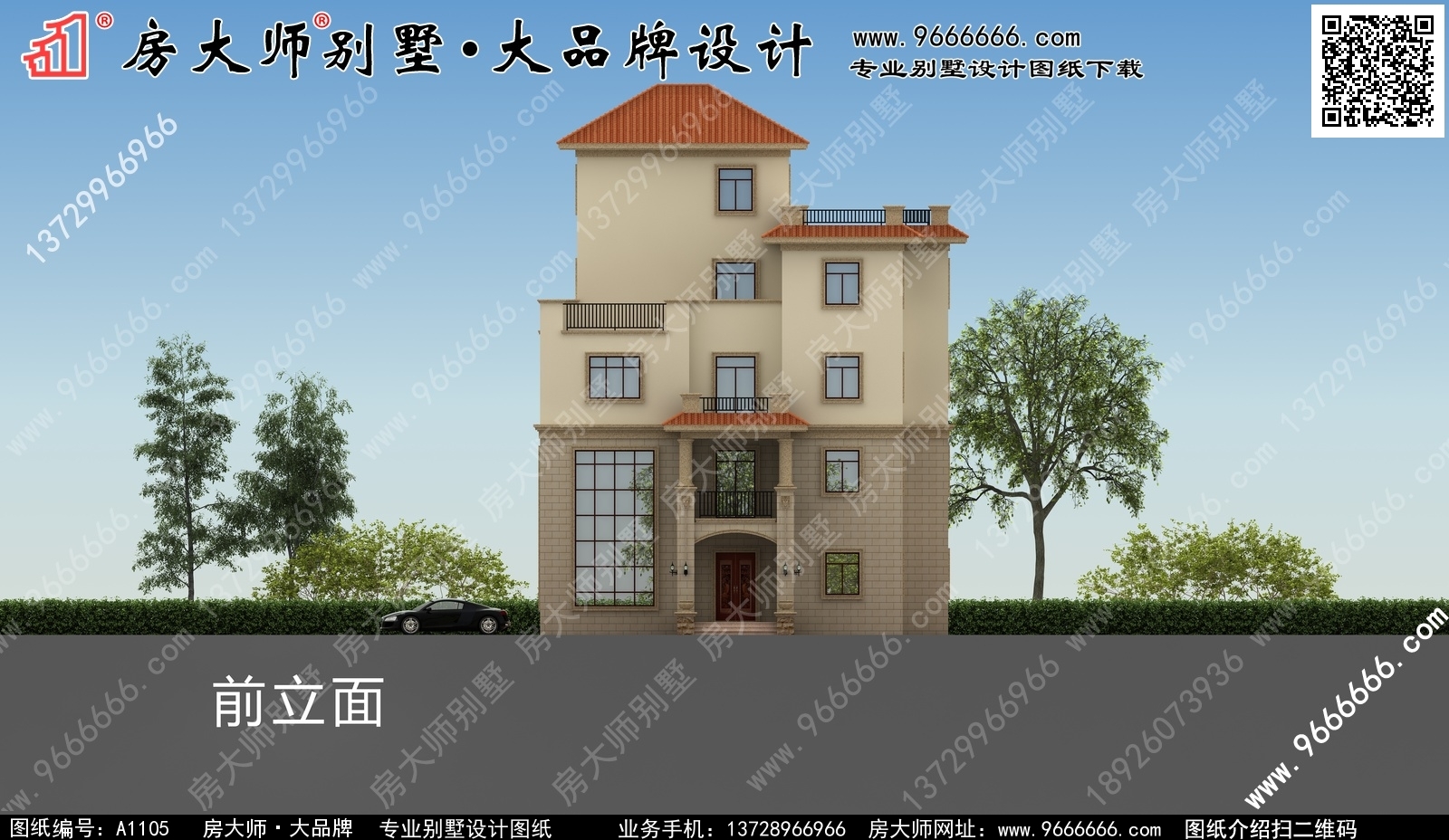

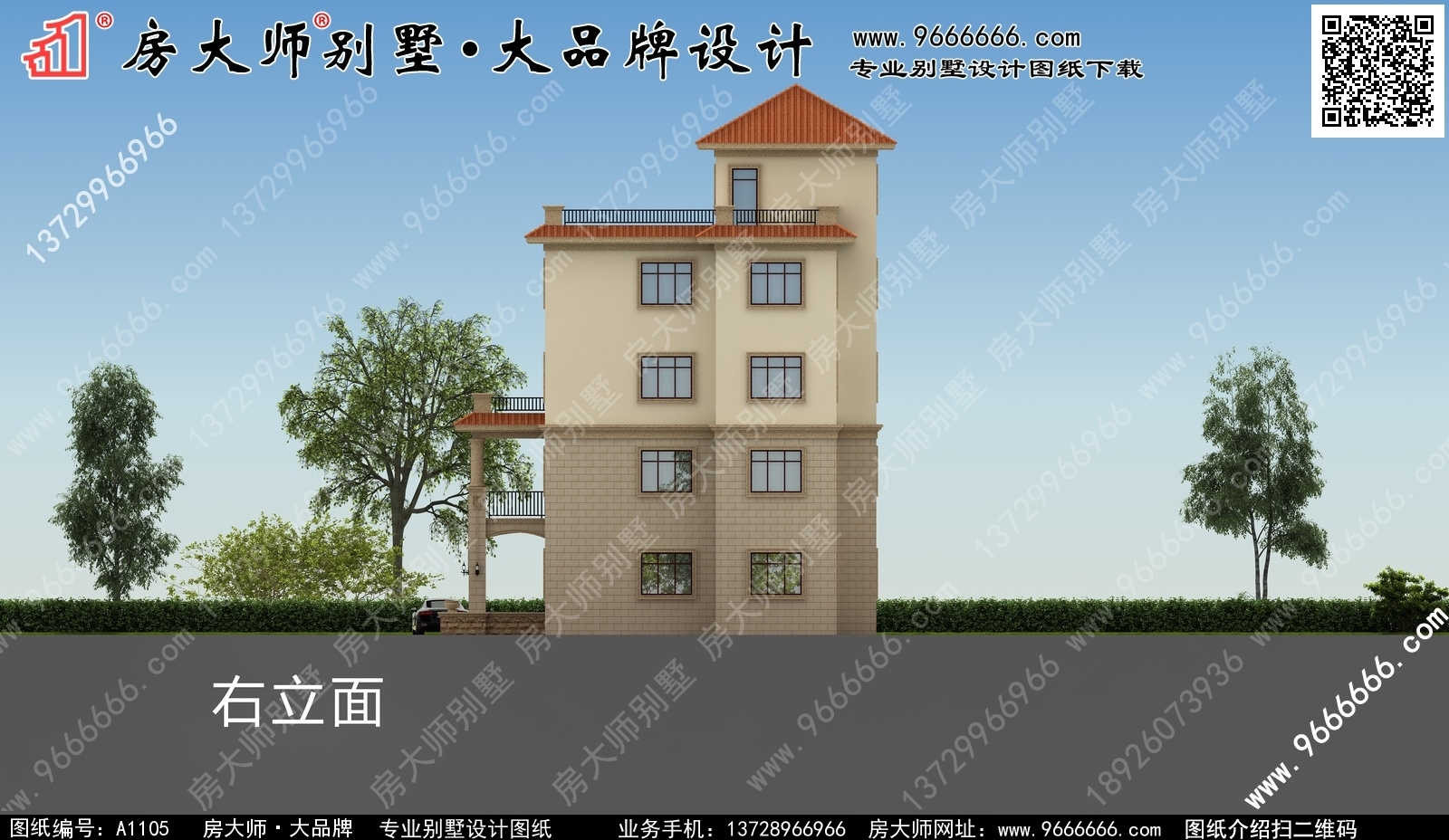

A1105号别墅设计图纸及效果图介绍:
占地规格:门面14.4米X深度14.3米(预计凸出的台阶长度1米)
一层面积:146.81平方米
二层面积:124.15平方米
三层面积:132.33平方米
四层面积:91.15平方米
五层面积:41.96平方米
建筑面积:536.4平方米
图纸内容:效果图13张施工图86张A3(即建筑、结构、给排水、电气四个专业)

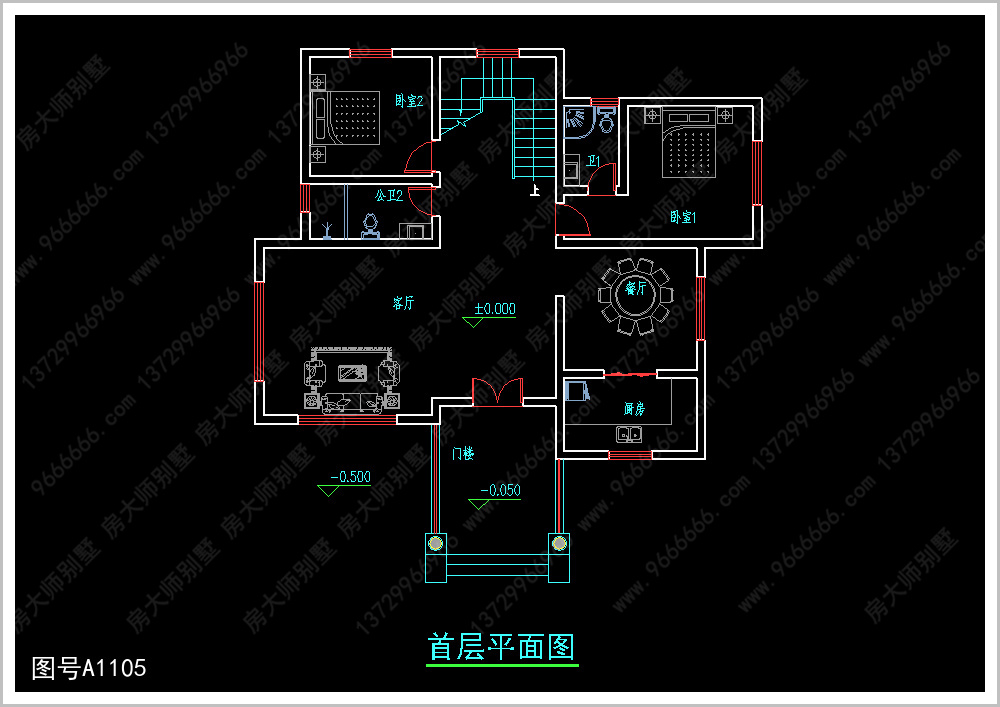

A1105号别墅首层室内功能介绍:
门楼(约12平方米)(前面中间)
客厅(约38平方米)(左前面)
餐厅、厨房(约13平方米/8平方米)(右前面)
卧室1带卫1(约16平方米/4平方米)(右后面)
三转楼梯(约11平方米)(后面中间)
卧室2(约12平方米)(左后面)
公卫2(约5平方米)(左面中间)

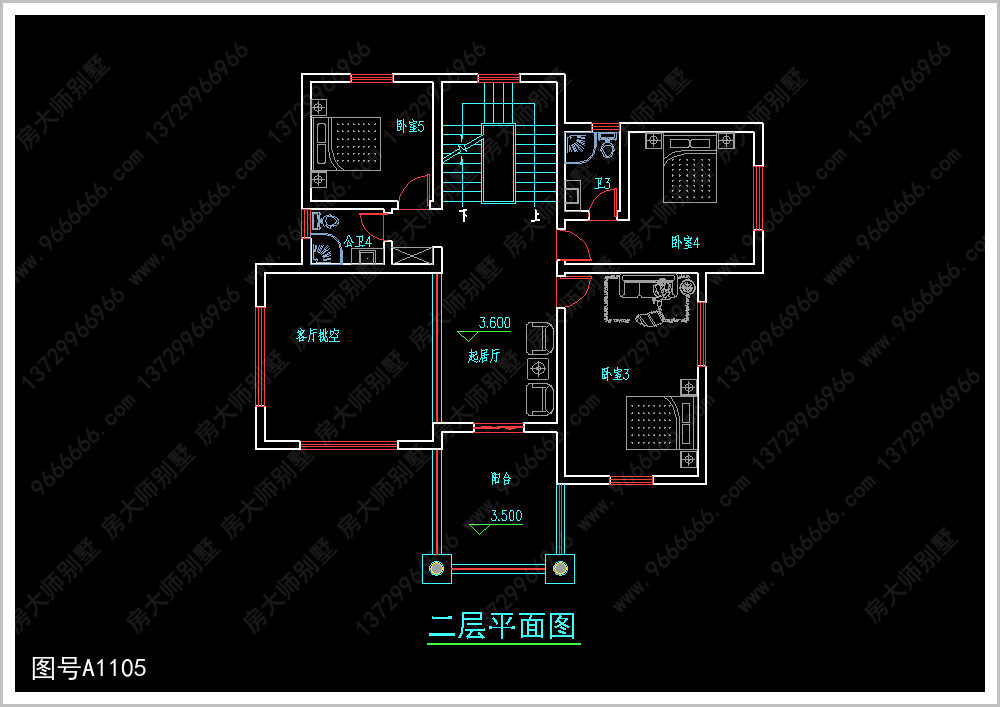

A1105号别墅二层室内功能介绍:
起居厅、阳台(约20平方米/12平方米)(前面中间)
卧室3(约22平方米)(右前面)
卧室4带卫3(约16平方米/4平方米)(右后面)
三转楼梯(约11平方米)(后面中间)
卧室5(约12平方米)(左后面)
公卫4(约3平方米)(左面中间)

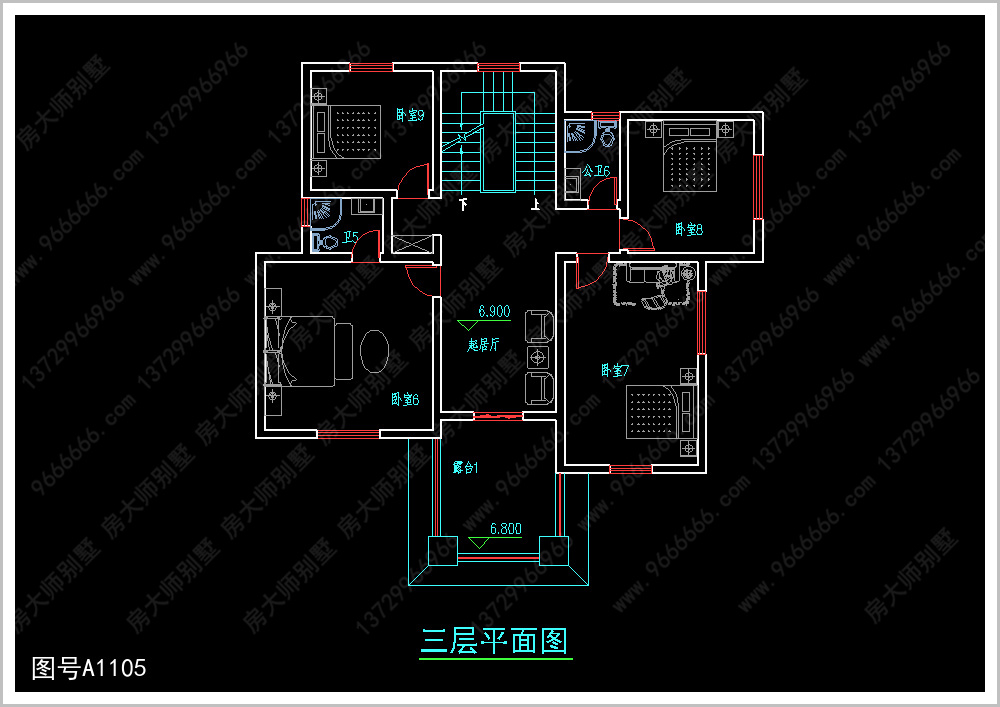

A1105号别墅三层室内功能介绍:
起居厅、露台1(约20平方米/12平方米)(前面中间)
卧室6带卫5(约23平方米/3平方米)(左前面)
卧室7(约22平方米)(右前面)
卧室8(约16平方米/4平方米)(右后面)
公卫6(约4平方米)(右后面靠右)
三转楼梯(约11平方米)(后面中间)
卧室9(约12平方米)(左后面)

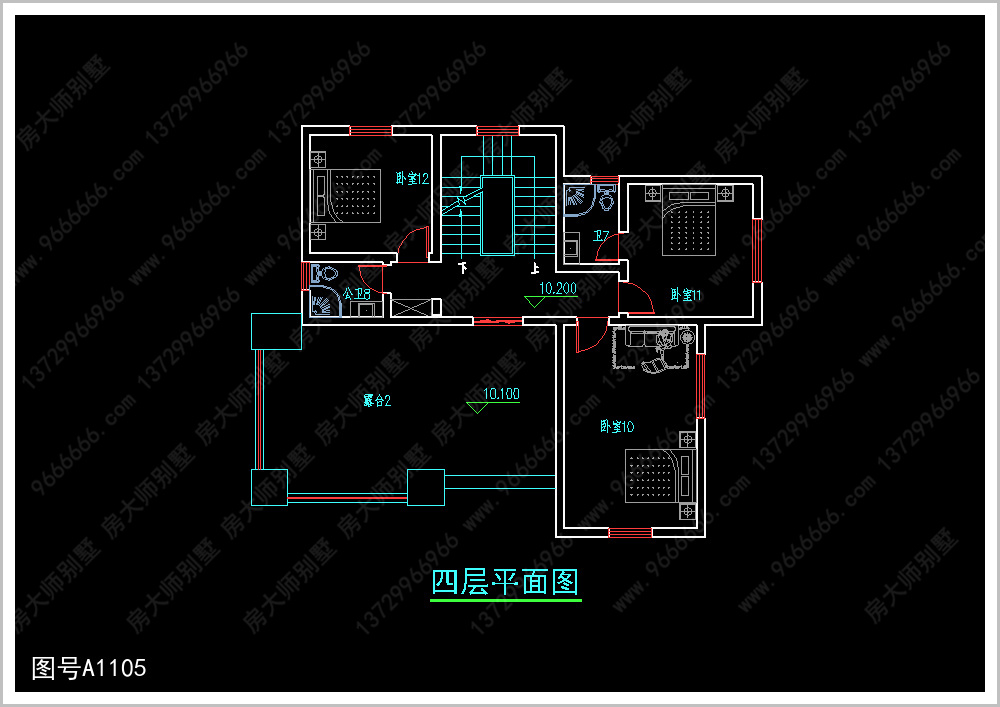

A1105号别墅四层室内功能介绍:
露台2(约38平方米)(左前面)
卧室10(约22平方米)(右前面)
卧室11带卫7(约13平方米/4平方米)(右后面)
三转楼梯(约11平方米)(后面中间)
卧室12(约12平方米)(左后面)
公卫8(约3平方米)(左面中间)

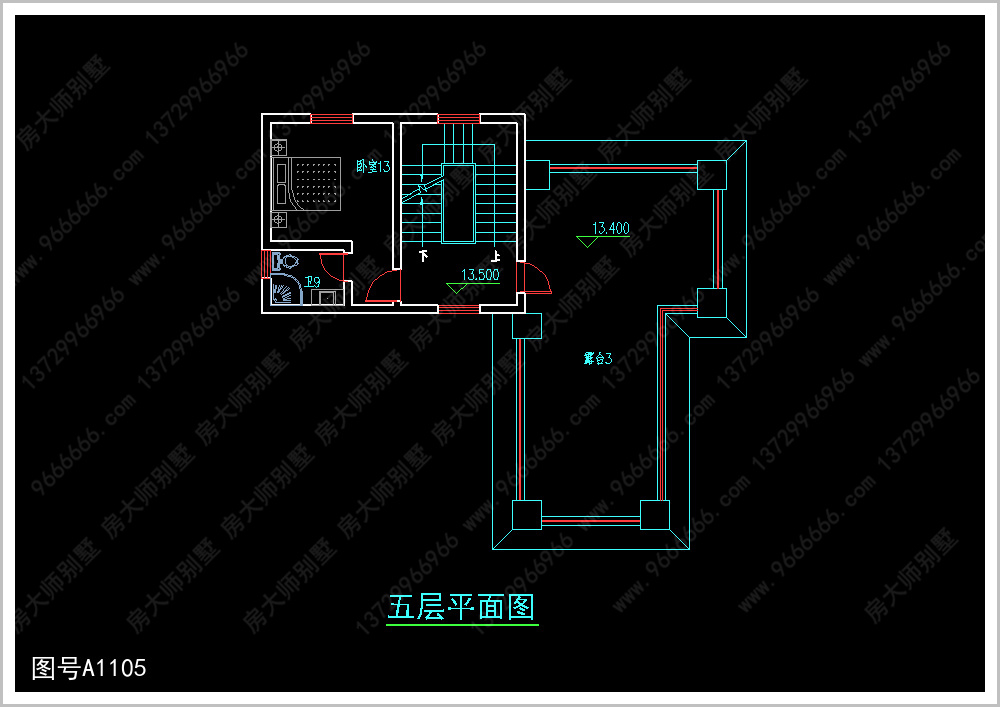

A1105号别墅五层室内功能介绍:
露台3(约43平方米)(右面)
三转楼梯(约11平方米)(后面中间)
卧室13带卫9(约14平方米/3平方米)(左后面)
A1105号别墅外墙主要材料:真石漆、火烧面黄锈石、310X310S瓦
