A1117号别墅设计图纸及效果图介绍：
占地规格：门面14.4米X深度15.9米(未计凸出的台阶长度)
一层面积：176.26平方米
二层面积：145.46平方米
三层面积：143.78平方米
四层面积：16.61平方米
建筑面积：482.1平方米
图纸内容：效果图12张施工图65张A3（即建筑、结构、给排水、电气四个专业）

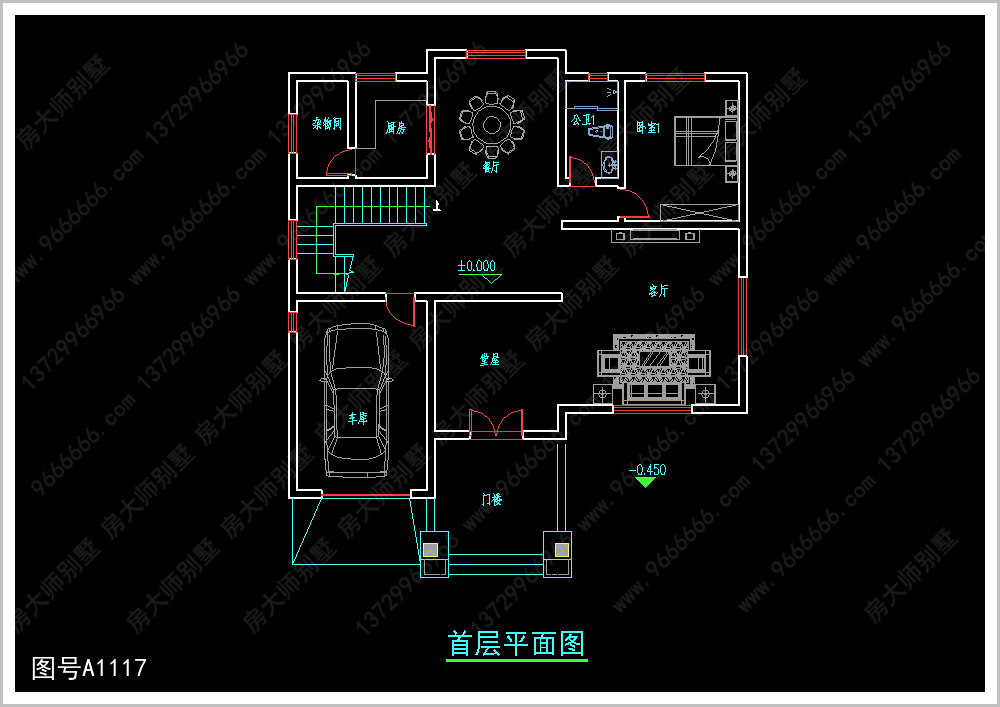

A1117号别墅首层室内功能介绍：
门楼 （约12平方米）（前面中间）
堂屋 （约14平方米）（门楼后面）
客厅 （约28平方米）（右前面）
厨房带杂物间 （约6平方米/4平方米）（左后面）
餐厅 （约26平方米）（后面中间）
公卫1 （约4平方米）（后面中间靠右）
卧室1 （约14平方米）（右后面）
三转楼梯 （约13平方米）（左面中间）
车库 （约22平方米）（左前面）

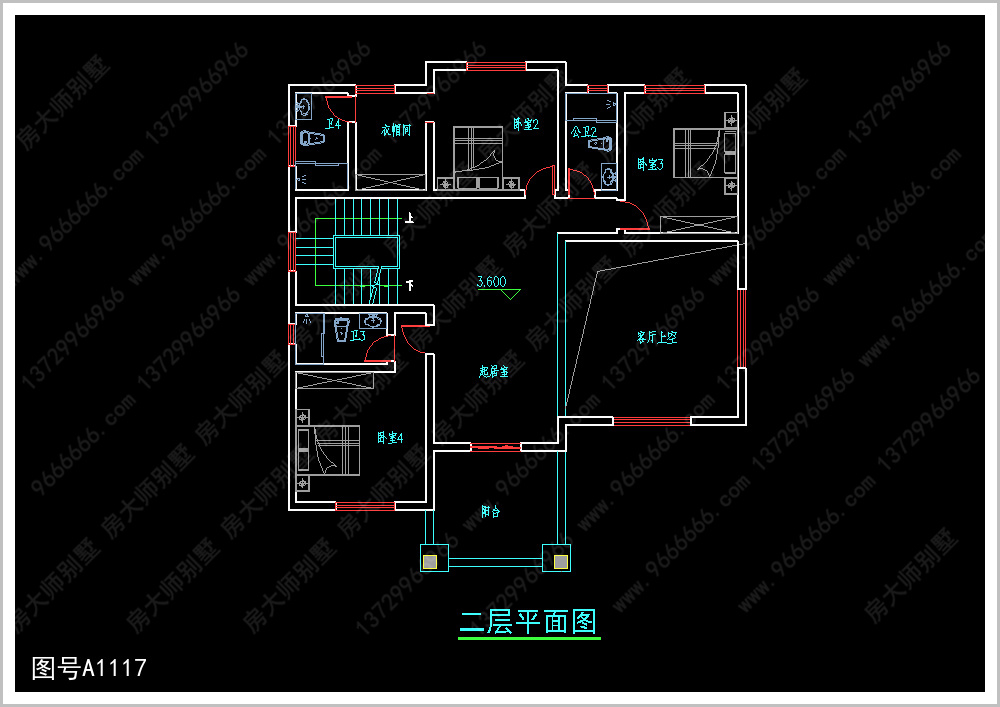

A1117号别墅二层室内功能介绍：
卧室2带衣帽间、卫生间4 （约13平方米/6平方米/4平方米）（左后面）
卧室3 （约14平方米）（右后面）
卧室4带卫生间3 （约17平方米/4平方米）（左前面）
客厅上空 （约28平方米）（右前面）
三转楼梯 （约13平方米）（左面中间）
起居室带阳台 （约28平方米/12平方米）（前面中间）
公卫2 （约4平方米）（后面中间靠右）

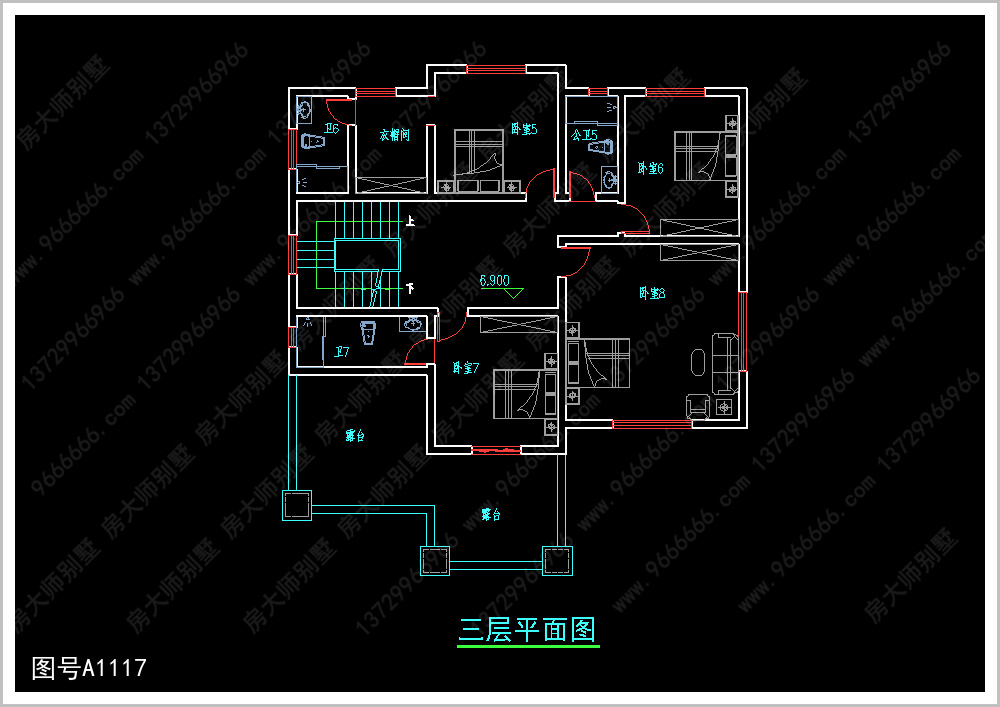

A1117号别墅三层室内功能介绍：
卧室5带衣帽间、卫生间6 （约13平方米/6平方米/4平方米）（左后面）
卧室6 （约14平方米）（右后面）
卧室7带卫生间7、露台 （约14平方米/6平方米/25平方米）（左前面）
卧室8 （约28平方米）（右前面）
三转楼梯 （约13平方米）（左面中间）
公卫5 （约4平方米）（后面中间靠右）
A1117号别墅四层室内功能介绍：
三转楼梯 （约12平方米）（左面中间）
露台 （约115平方米）（/）
A1117号别墅外墙主要材料：
天然岩石漆、欧式水泥构件线条、蘑菇面黄锈石 |
|
