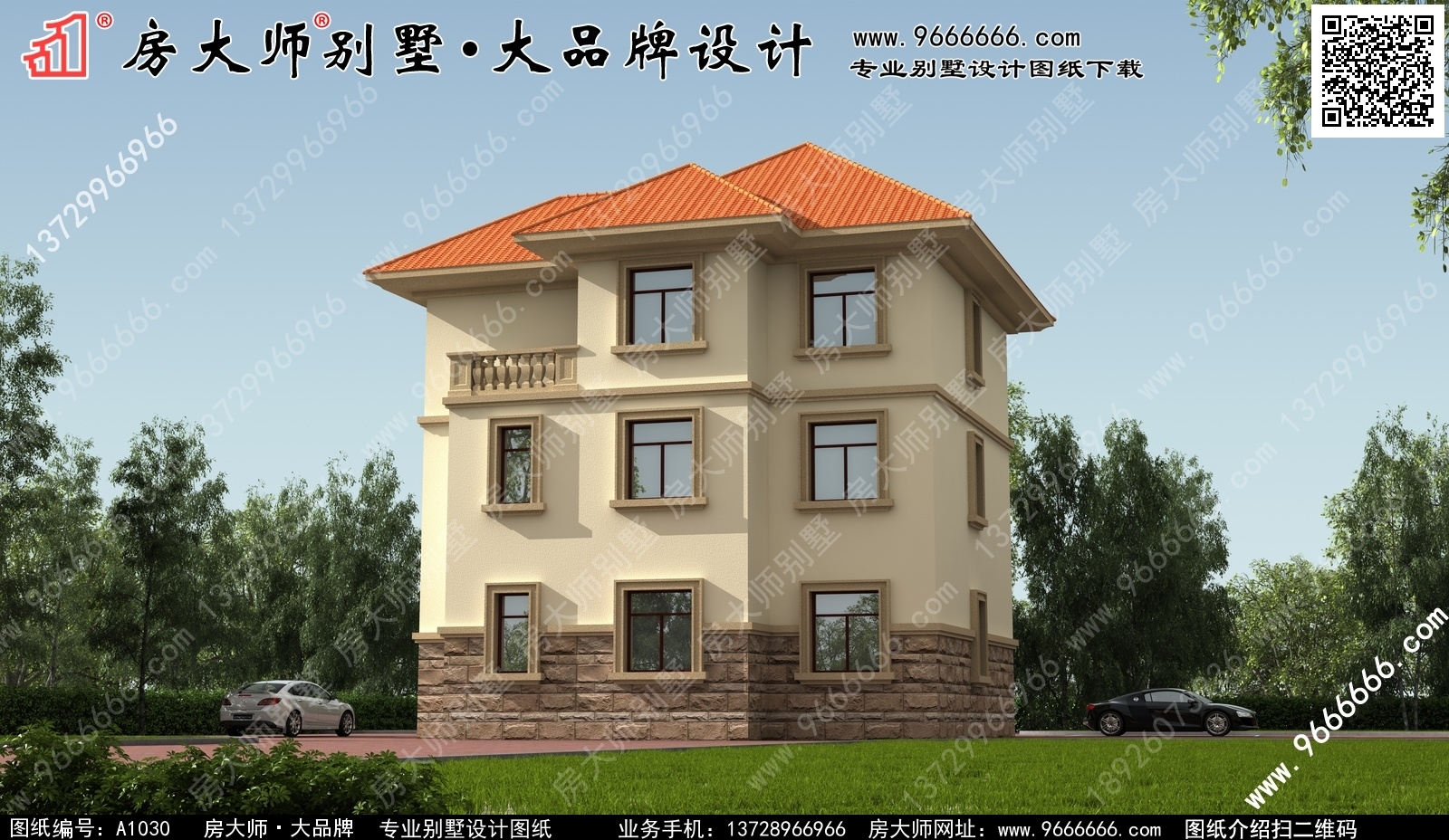

三层别墅外观效果图首层128平方米图纸编号a1030

A1030号别墅设计图纸及效果图介绍：
占地规格：门面12.2米X深度12.7米
一层面积：128.27平方米
二层面积：101.38平方米
三层面积：91.86平方米
建筑面积：321.51平方米
图纸内容：效果图13张施工图68张A3（即建筑、结构、给排水、电气四个专业）

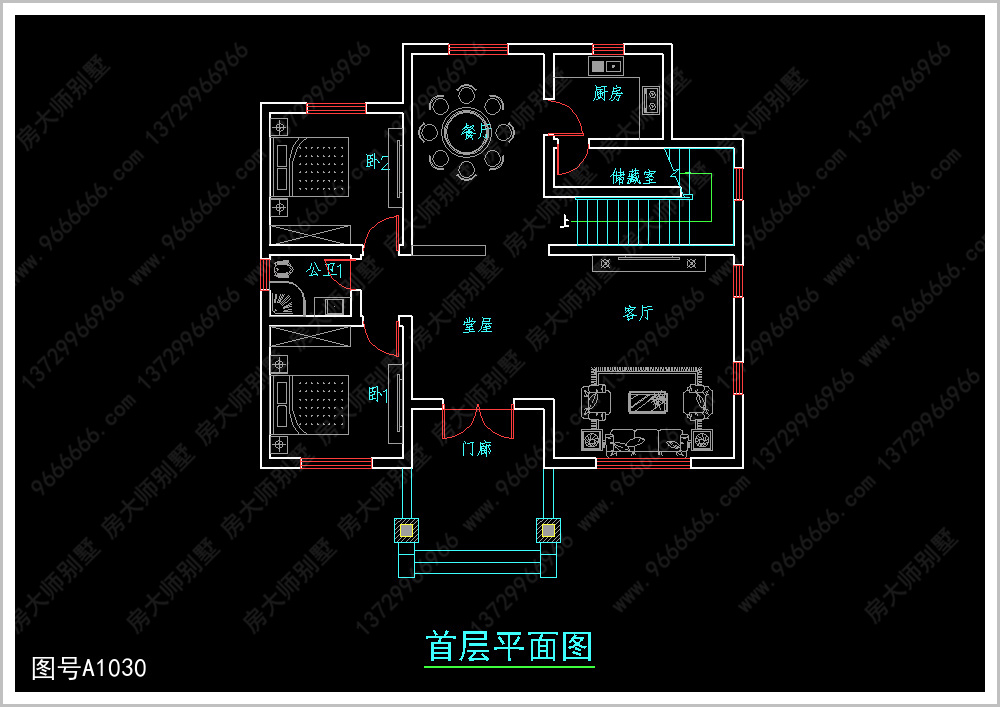

A1030号别墅首层室内功能介绍：
门廊 （约10平方米）（前面中间）
堂屋 （约12平方米）（前面中间）
客厅 （约24平方米）（右前面）
普通楼梯 （约11平方米）（右面中间）
厨房 （约5平方米）（右后面）
餐厅 （约16平方米）（后面中间）
卧1 （约11平方米）（左前面）
公卫1 （约3平方米）（左面中间）
卧2 （约11平方米）（左后面）

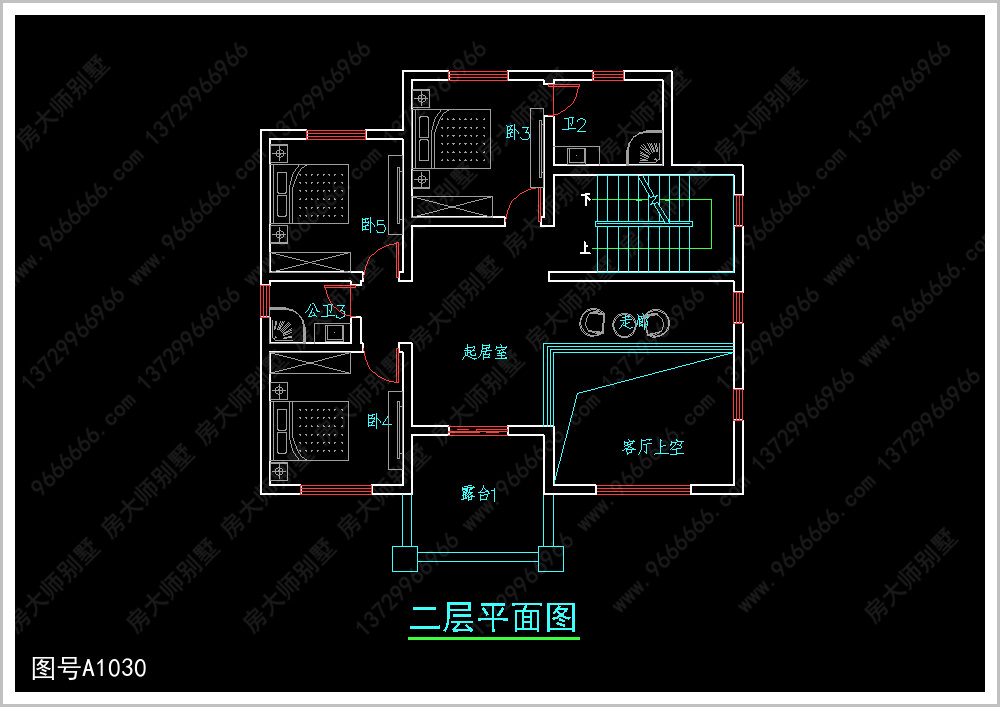

A1030号别墅二层室内功能介绍：
起居室带露台1 （约17平方米/10平方米）（前面中间）
客厅上空 （约15平方米）（右前面）
走廊 （约7平方米）（右前面靠中间）
普通楼梯 （约11平方米）（右面中间）
卧3带卫2 （约12平方米/6平方米）（后面中间）
卧4 （约11平方米）（左前面）
公卫3 （约3平方米）（左面中间）
卧5 （约11平方米）（左后面）

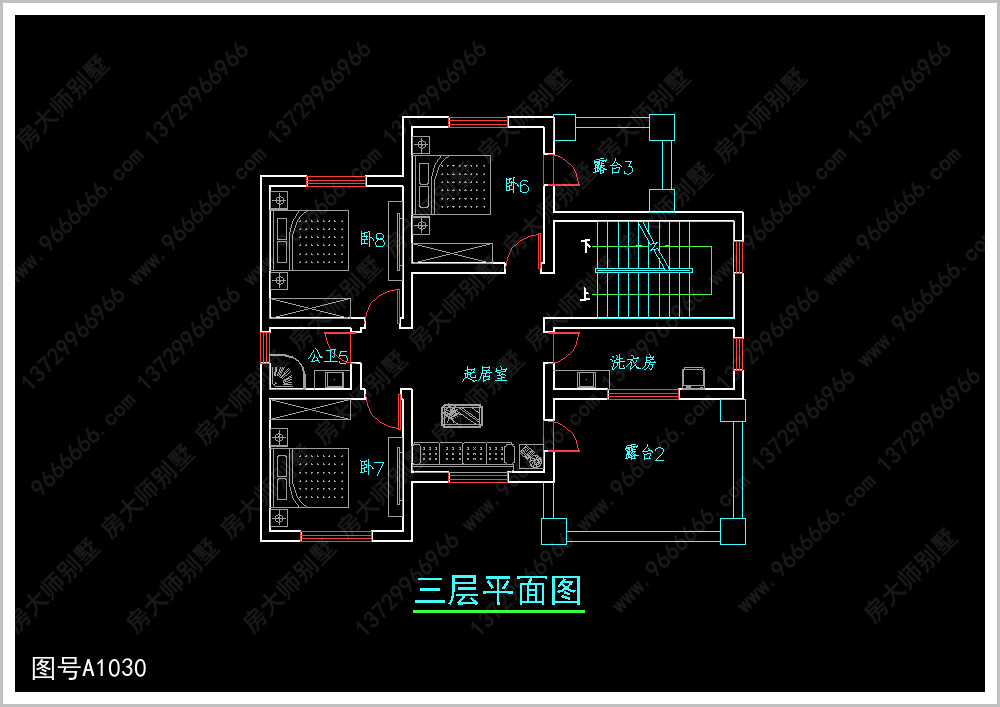

A1030号别墅三层室内功能介绍：
起居室 （约17平方米）（前面中间）
露台2 （约15平方米）（右前面）
洗衣房 （约7平方米）（右前面靠中间）
普通楼梯 （约11平方米）（右面中间）
卧6带露台3 （约12平方米/6平方米）（后面中间）
卧7 （约11平方米）（左前面）
公卫5 （约3平方米）（左面中间）
卧8 （约11平方米）（左后面）

A1030号别墅外墙主要材料：蘑菇面黄锈石、外墙真石漆、屋面310X310S瓦
