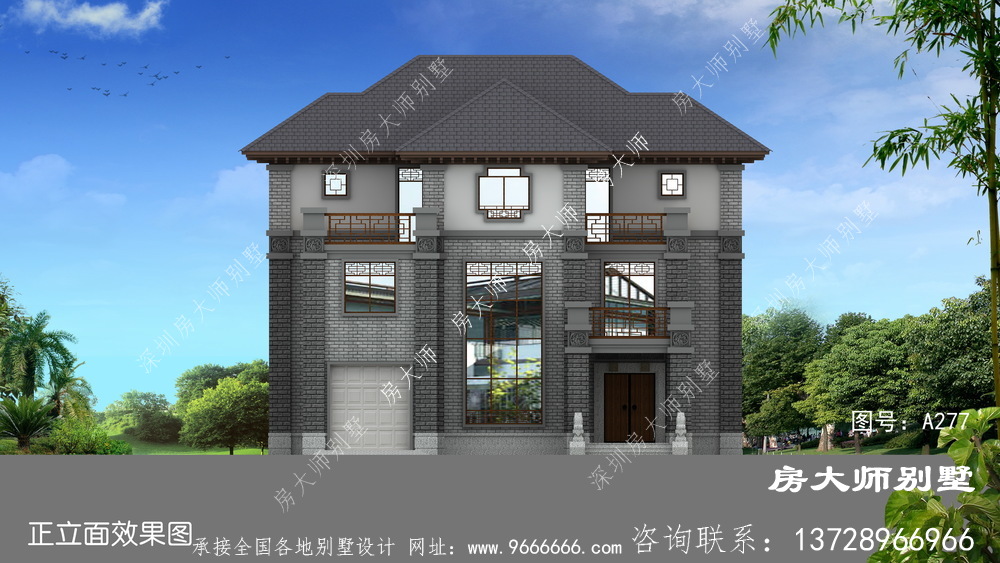

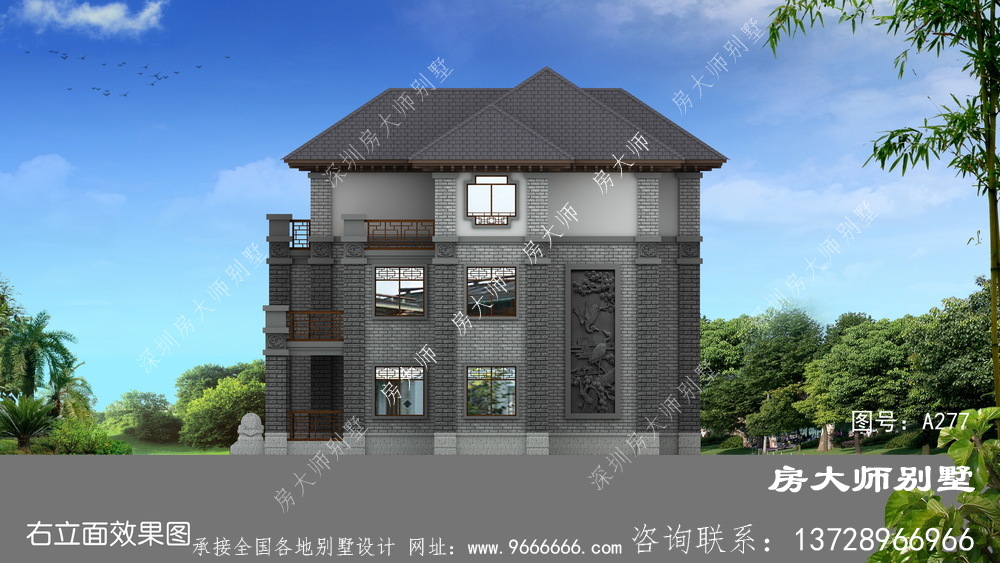

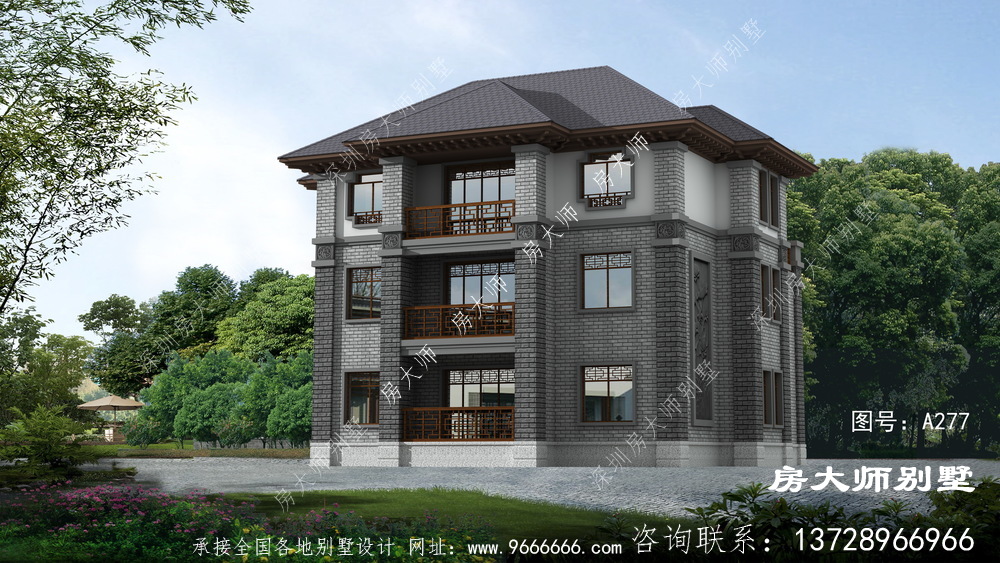

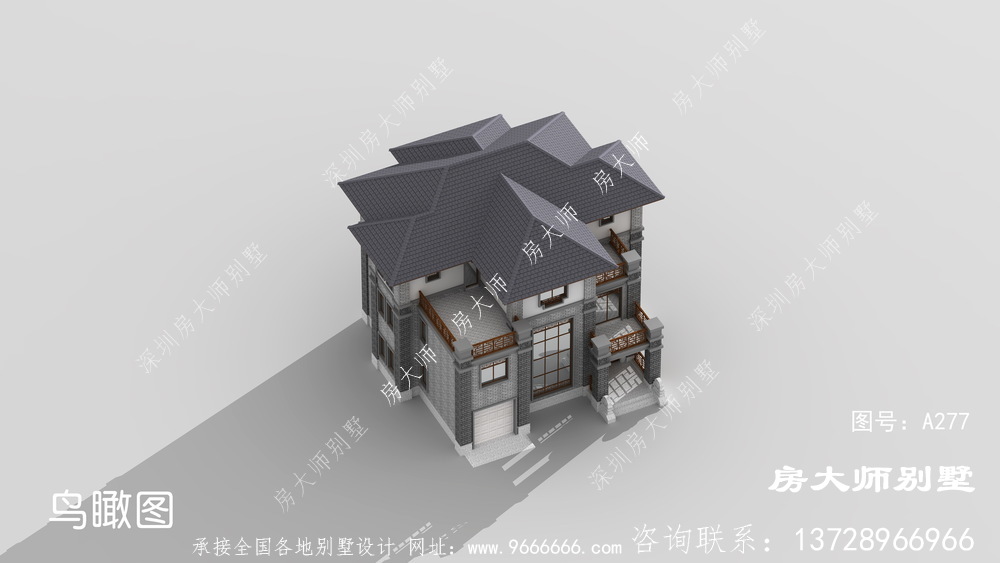

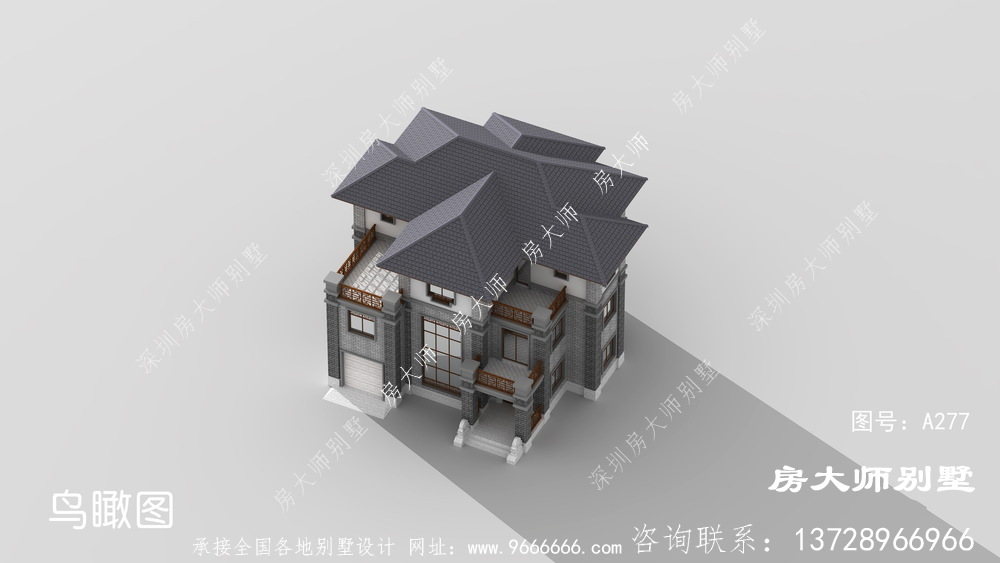

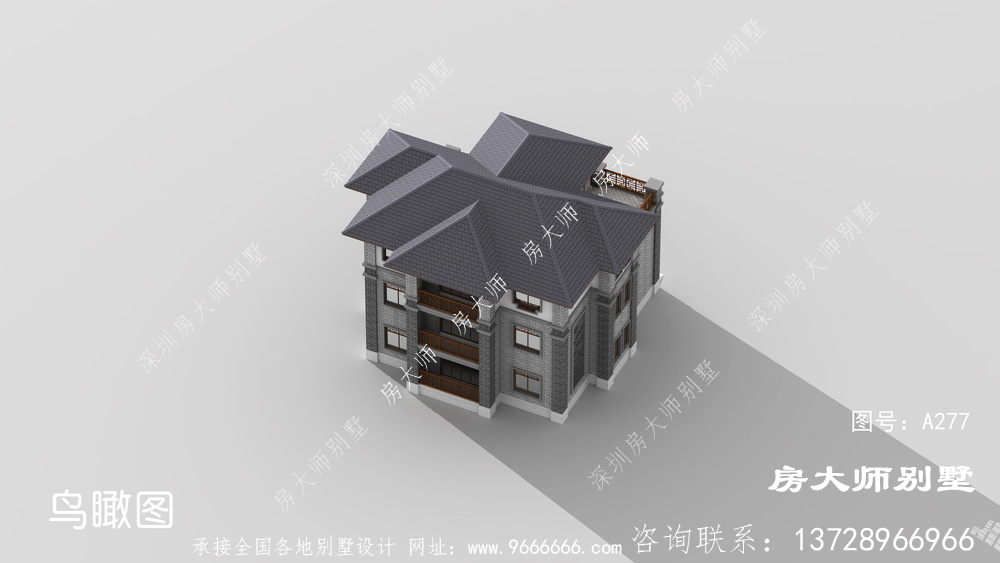

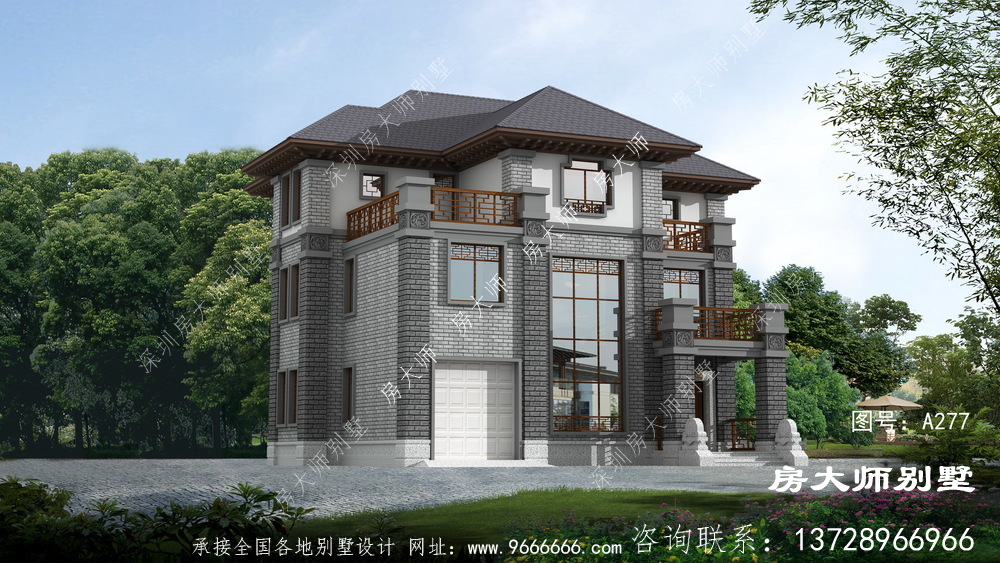

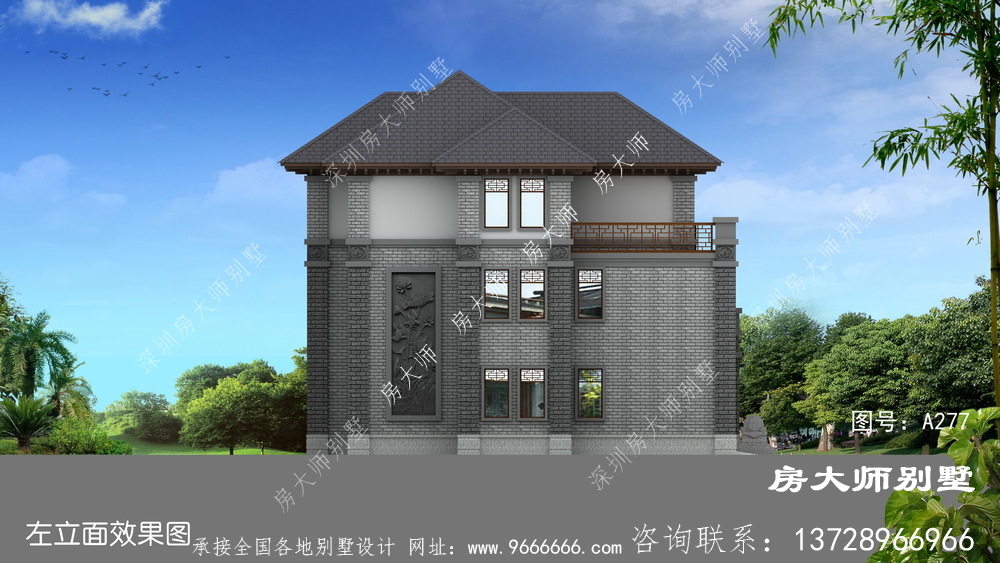

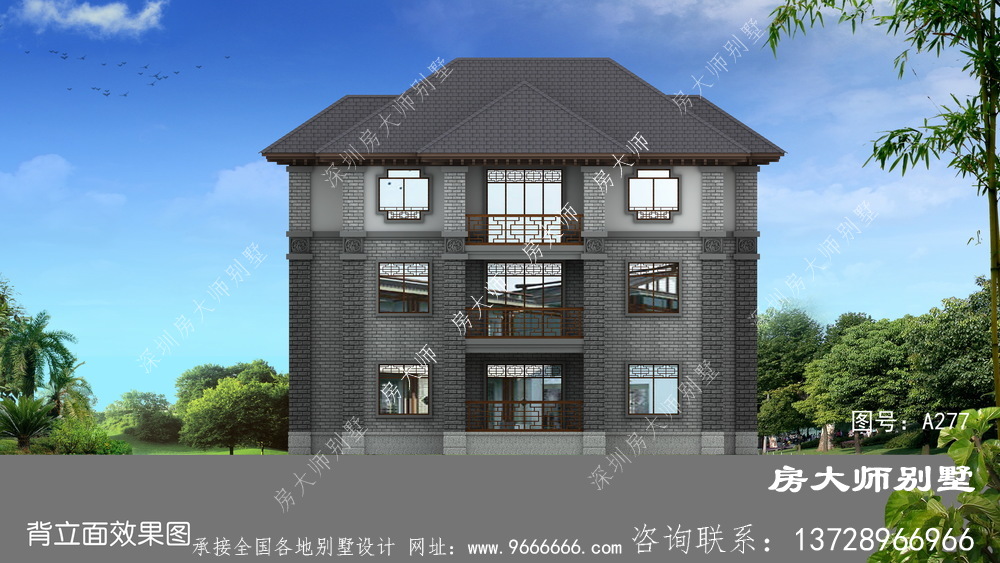

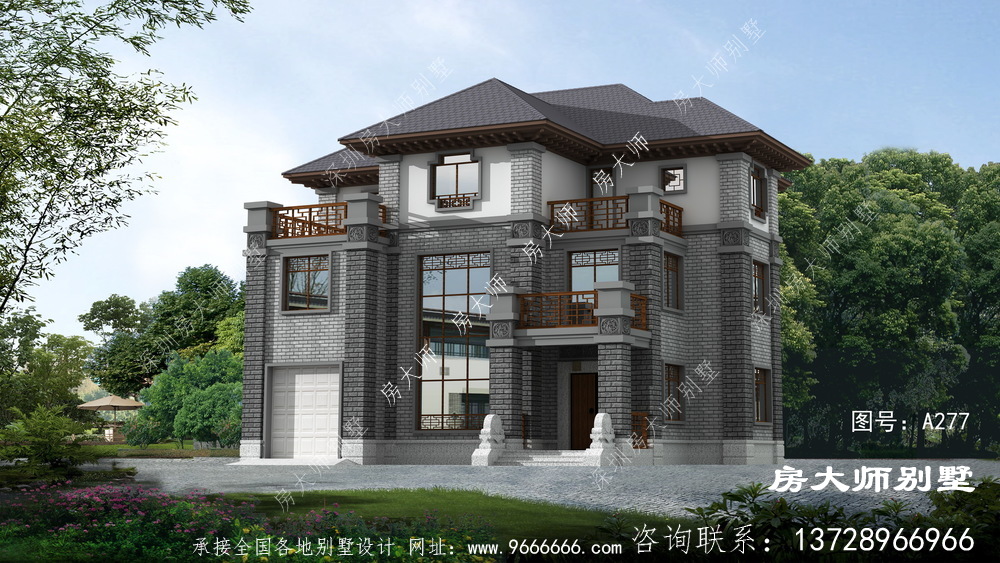

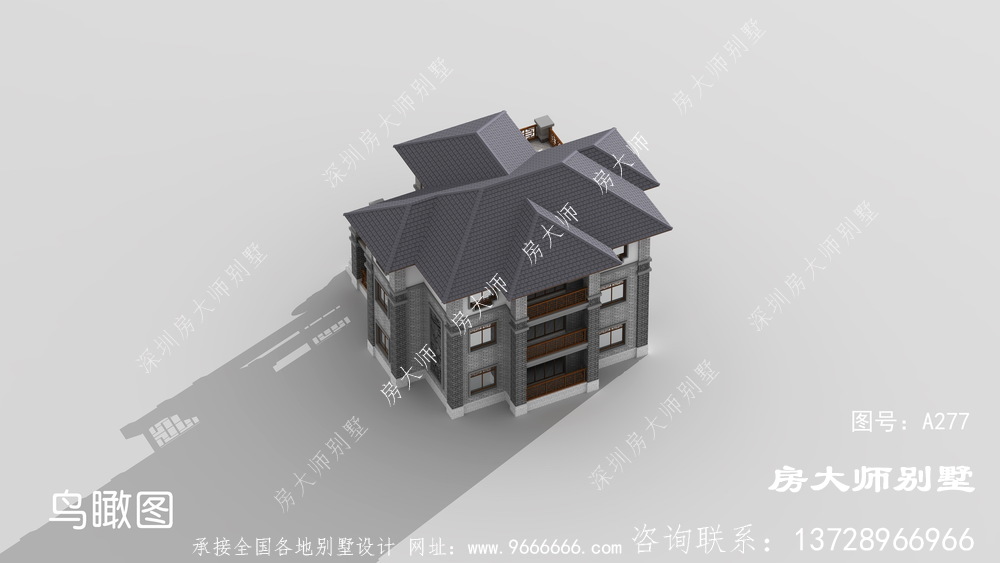

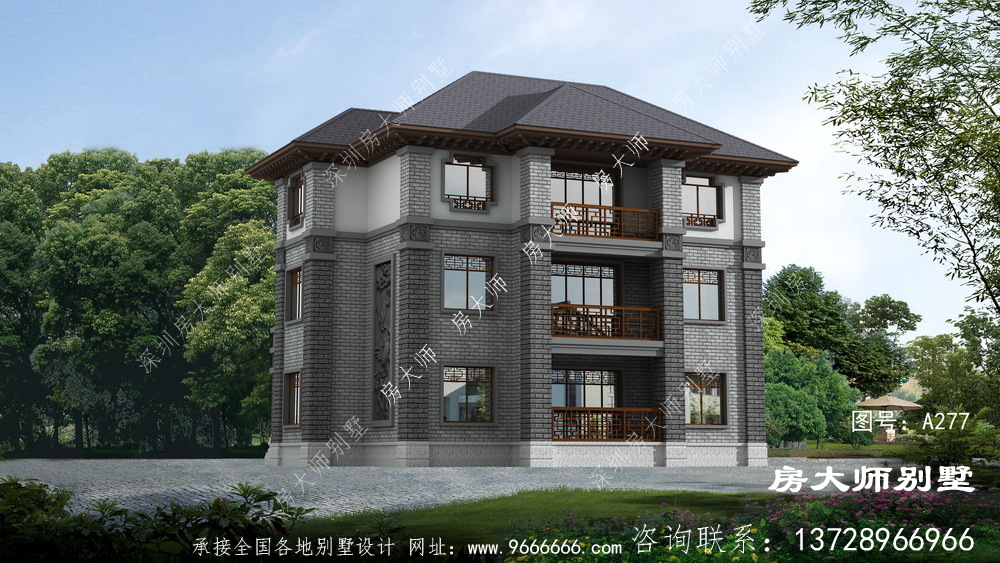

A277号别墅设计图纸及效果图介绍：
占地规格：门面16.7米X深度15.8米未计前台阶2.3米
一层面积：196.00平方米
二层面积：164.66平方米
三层面积：148.35平方米
建筑面积：509.01平方米
图纸张数：效果图13张、施工图共70张A3规格(即建施、结施、水施、电施)
A277号别墅首层室内功能介绍：
门廊 （约8平方米）（右前面）
玄关 (约10平方米）（右前面）
三转楼梯间 （约18平方米）（右面中间）
厨房 （约13平方米）（右后面）
客厅 （约30平方米）（前面中间）
餐厅带阳台1 （约28平方米/6平方米）（后面中间）
车库 （约23平方米）（左前面）
公卫2 （约5平方米）（左面中间）
卧1带卫1 （约18平方米/5平方米）（左后面）
A277号别墅二层室内功能介绍：
露台1 （约8平方米）（右前面）
娱乐室 (约10平方米）（右前面）
三转楼梯间 （约18平方米）（右面中间）
卧2 （约13平方米）（右后面）
客厅上空 （约21平方米）（前面中间）
起居室1 （约20平方米）（中间）
卧4带卫5 （约18平方米/4平方米）（左前面）
公卫4 （约5平方米）（左面中间）
卧3带阳台2书房1带卫3 （约19平方米/6平方米/18平方米/5平方米）（中间后面及左后面）
A277号别墅三层室内功能介绍：
露台3 （约10平方米）（右前面）
三转楼梯间 （约18平方米）（右面中间）
卧5 （约13平方米）（右后面）
卧7 （约21平方米）（前面中间）
起居室2 （约20平方米）（中间）
露台2 （约23平方米）（左前面）
公卫7 （约5平方米）（左面中间）
卧6带阳台3带书房2带卫6 （约19平方米/6平方米/18平方米/5平方米）（后面中间及左后面）
A277号别墅外墙主要材料： 水泥平板瓦、面砖、真石漆 、麻石 |
|
