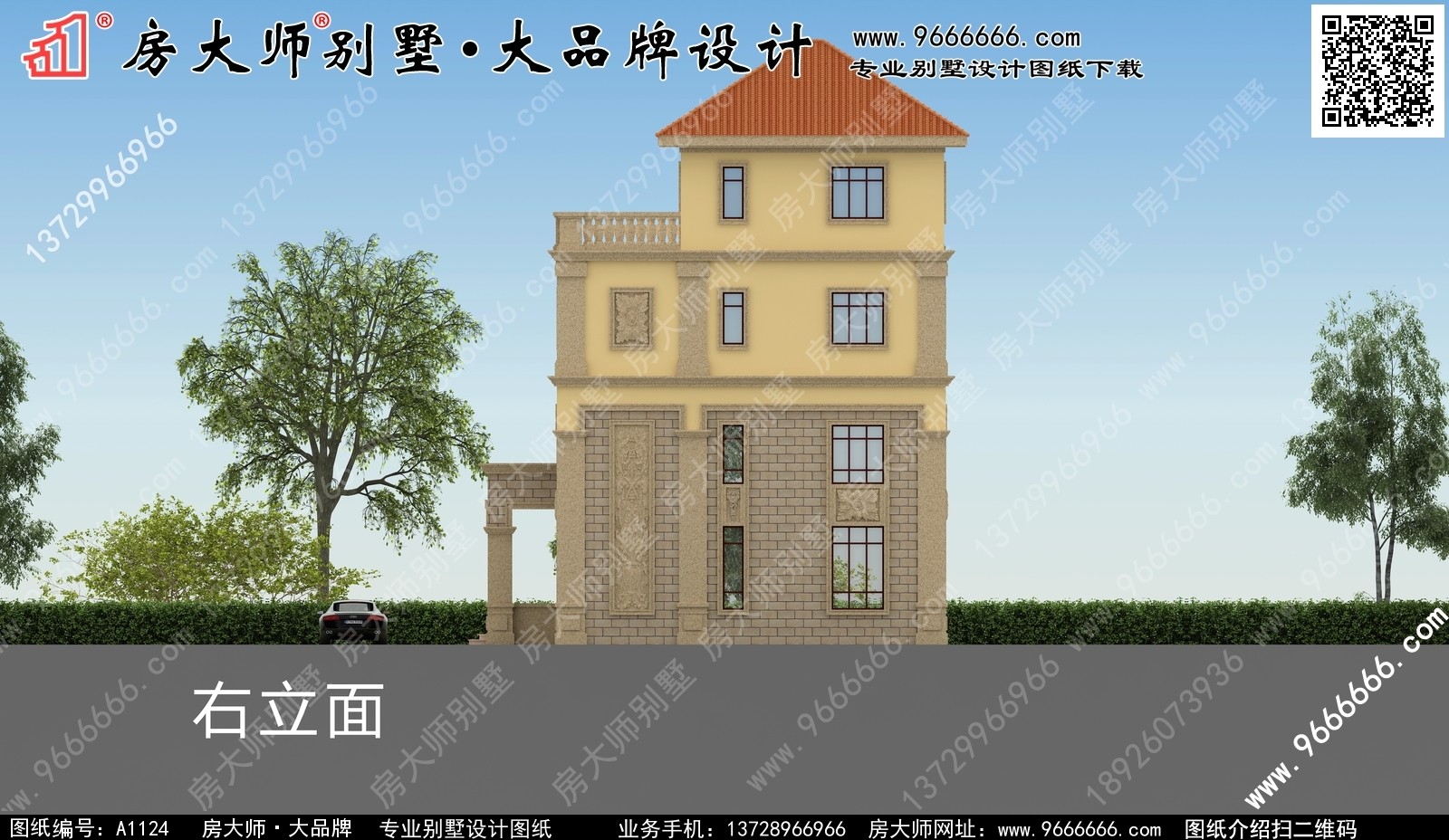

A1124号别墅设计图纸及效果图介绍：
占地规格：门面11.7米X深度13.3米(未计凸出的台阶长度)
一层面积：132.78平方米
二层面积：108.15平方米
三层面积：126.30平方米
四层面积：52.33平方米
建筑面积：419.56平方米
图纸内容：效果图13张施工图74张A3（即建筑、结构、给排水、电气四个专业）

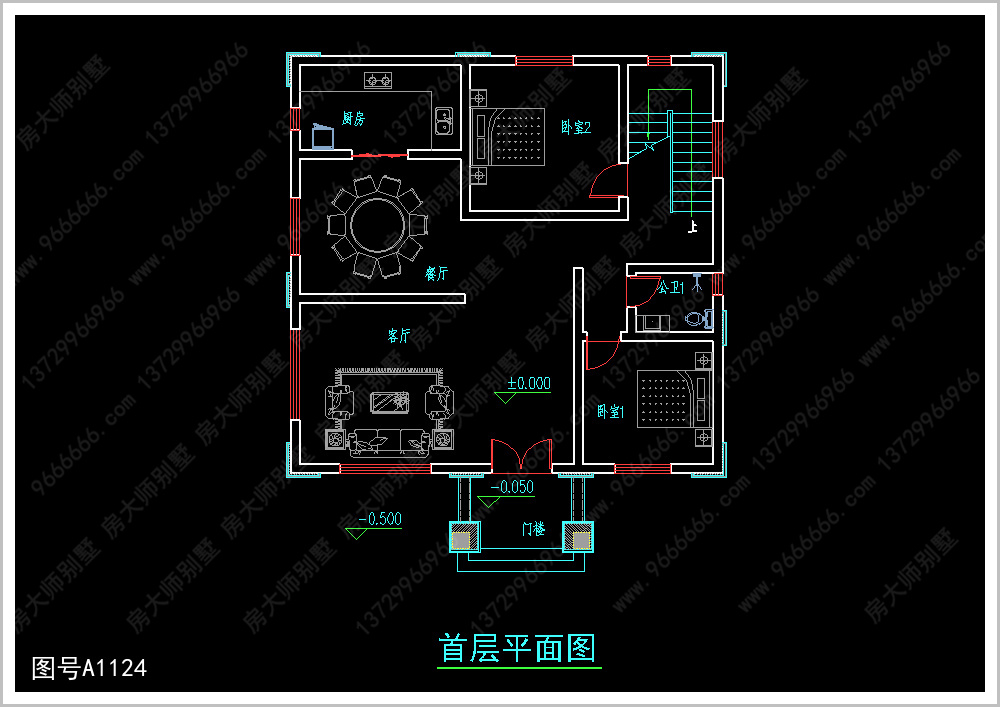

A1124号别墅首层室内功能介绍：
客厅、门楼（约31平方米/5平方米）（左前面）
卧室1（约11平方米）（右前面）
公卫1（约3平方米）（右面中间）
普通楼梯（约9平方米）（右后面）
卧室2（约15平方米）（后面中间）
厨房（约10平方米）（左后面）
餐厅（约15平方米）（左面中间）

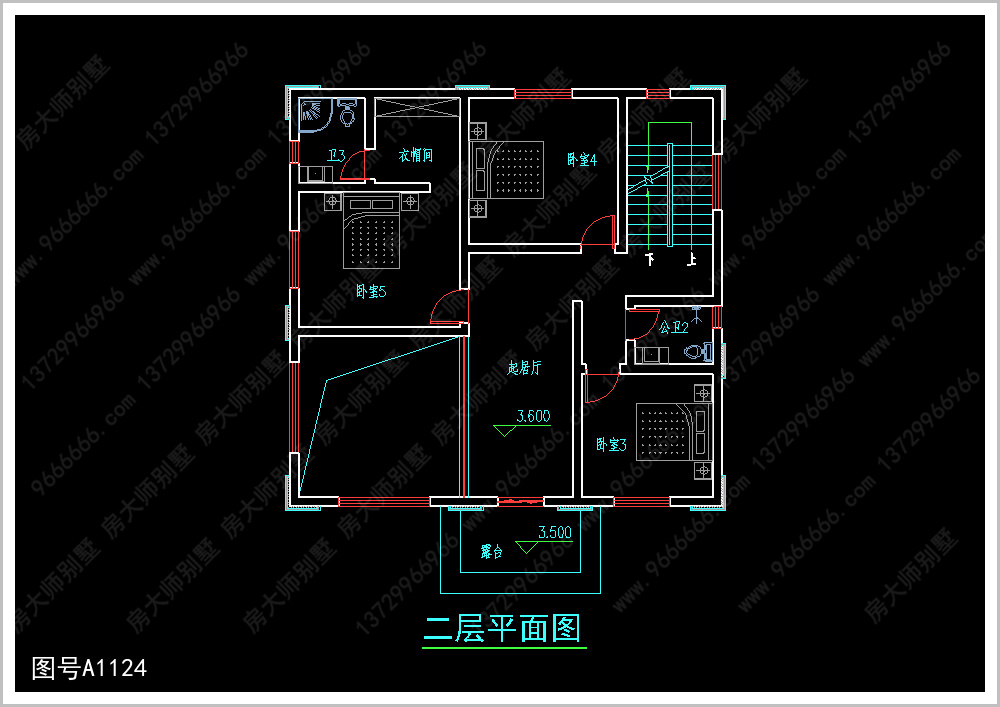

A1124号别墅二层室内功能介绍：
起居厅、露台1（约12平方米/5平方米）（前面中间）
卧室3（约11平方米）（右前面）
公卫2（约3平方米）（右面中间）
普通楼梯（约9平方米）（右后面）
卧室4（约15平方米）（后面中间）
卧室5带卫3、衣帽间（约15平方米/4平方米/5平方米）（左后面）

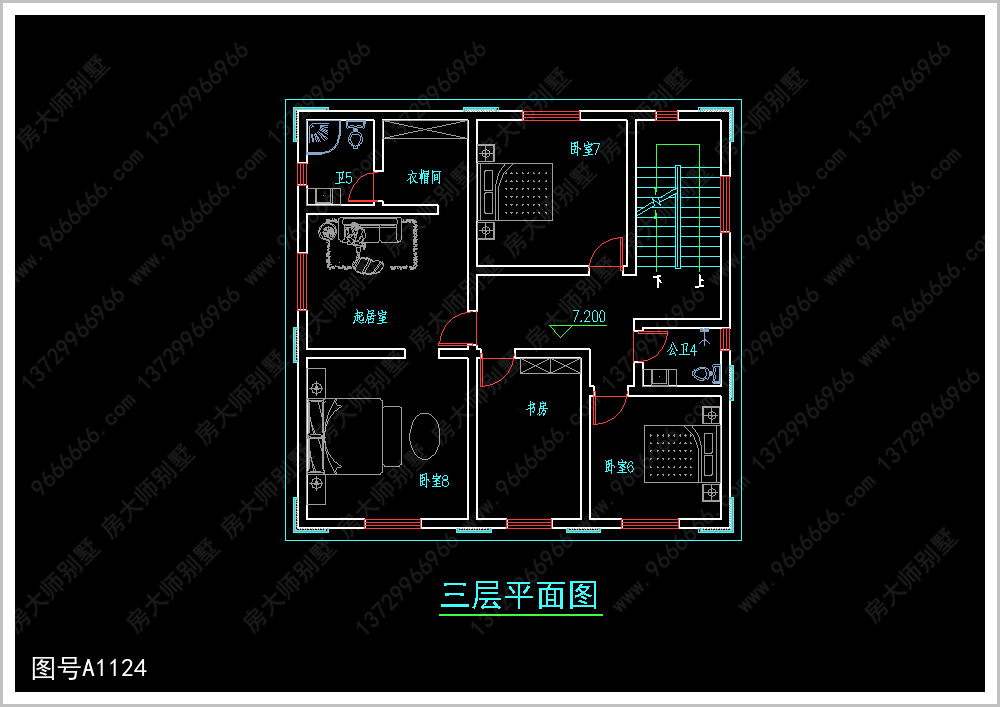

A1124号别墅三层室内功能介绍：
书房（约12平方米）（前面中间）
卧室6（约11平方米）（右前面）
公卫4（约3平方米）（右面中间）
普通楼梯（约9平方米）（右后面）
卧室7（约15平方米）（后面中间）
卧室8带起居室、卫3、衣帽间（约18平方米/15平方米/4平方米/5平方米）（左面）

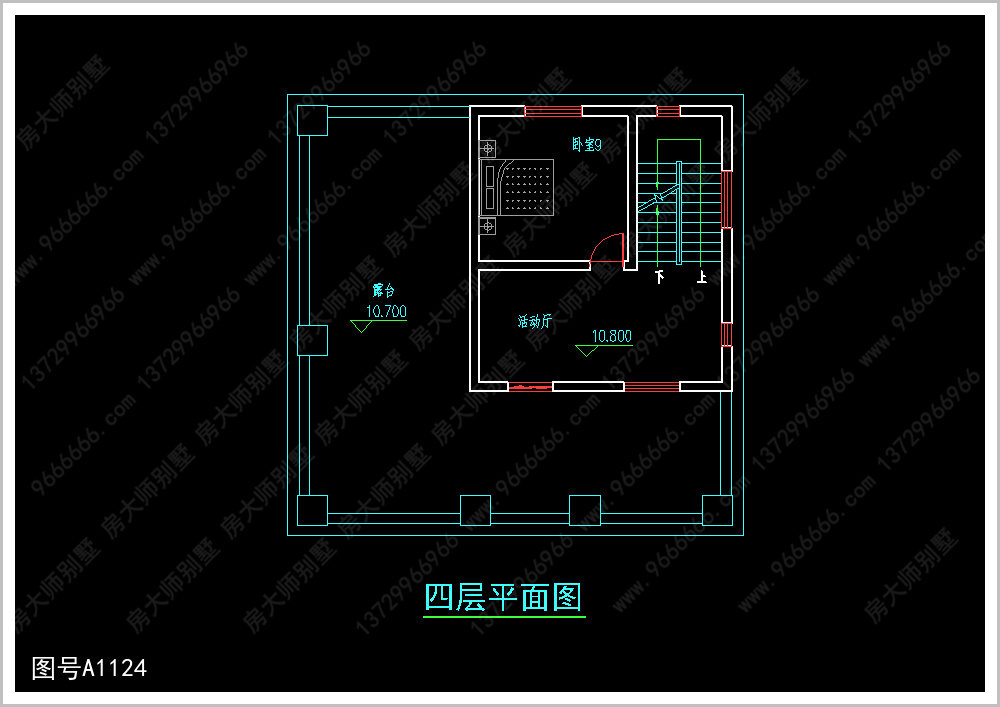

A1124号别墅四层室内功能介绍：
活动厅（约19平方米）（右面中间）
普通楼梯（约9平方米）（右后面）
卧室9（约15平方米）（后面中间）
A1124号别墅外墙主要材料：真石漆、荔枝面黄锈石、葫芦柱栏杆、310X310S瓦
|
|
