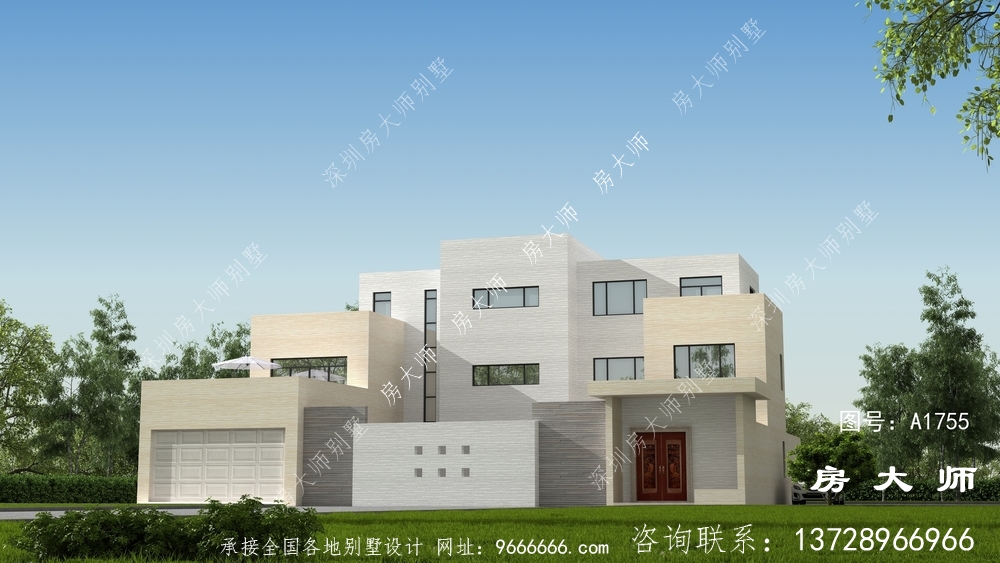

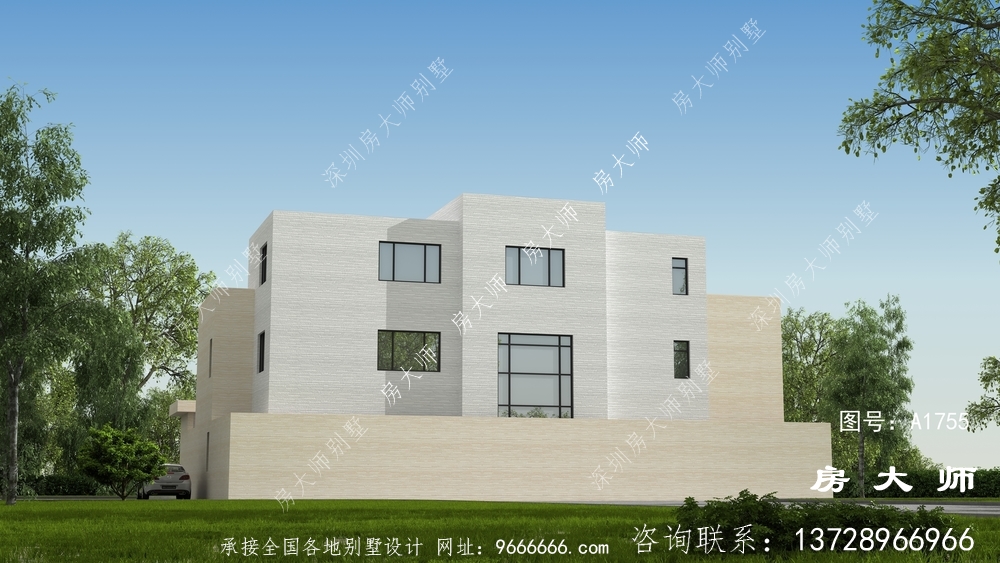

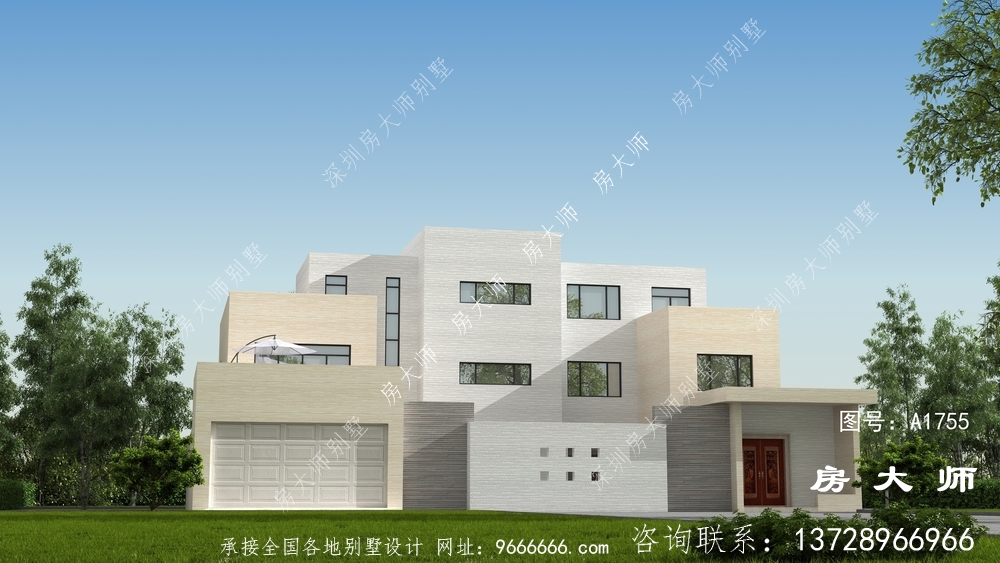

带院子现代风格三层别墅效果图

别墅设计:房大师 浏览次数:
农村老百姓为了建别墅没有户型设计图而苦恼该怎么办?有人说,随便在网上找使用比较好,还是让设计师自定义设计比较好?如果你比较担心,便请技术专业室内设计师,依照自己房基地的尺寸,设计方案出了合适满意的房型图。

A1755号别墅设计图纸及效果图介绍:
占地规格:门面23.2米X深度18.2米(未记台阶凸出长度)
一层面积:263.11平方米
二层面积:160.37平方米
三层面积:118.94平方米
建筑面积:542.42平方米
图纸内容:效果图13张施工图45张A3(即建筑、结构、给排水、电气四个专业)

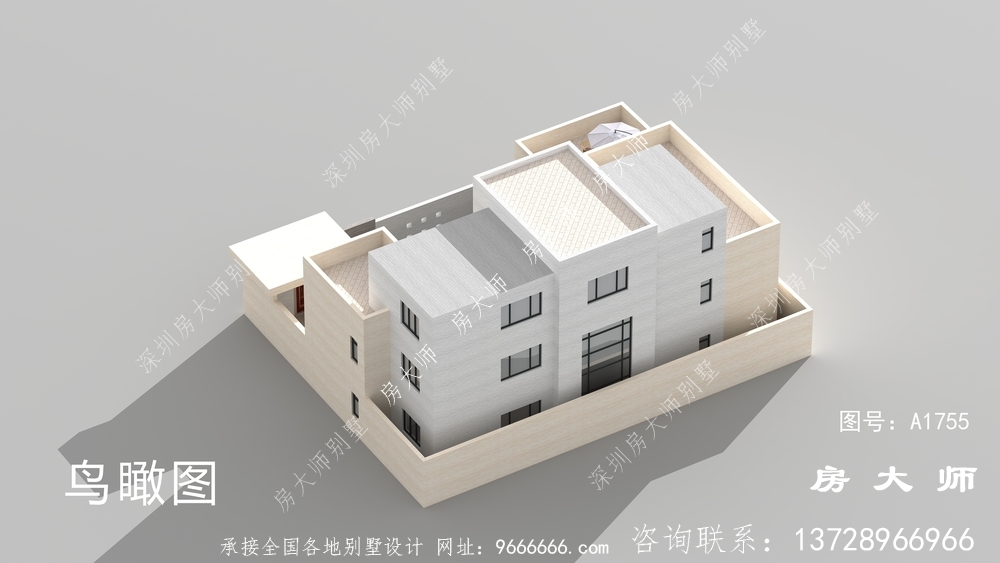

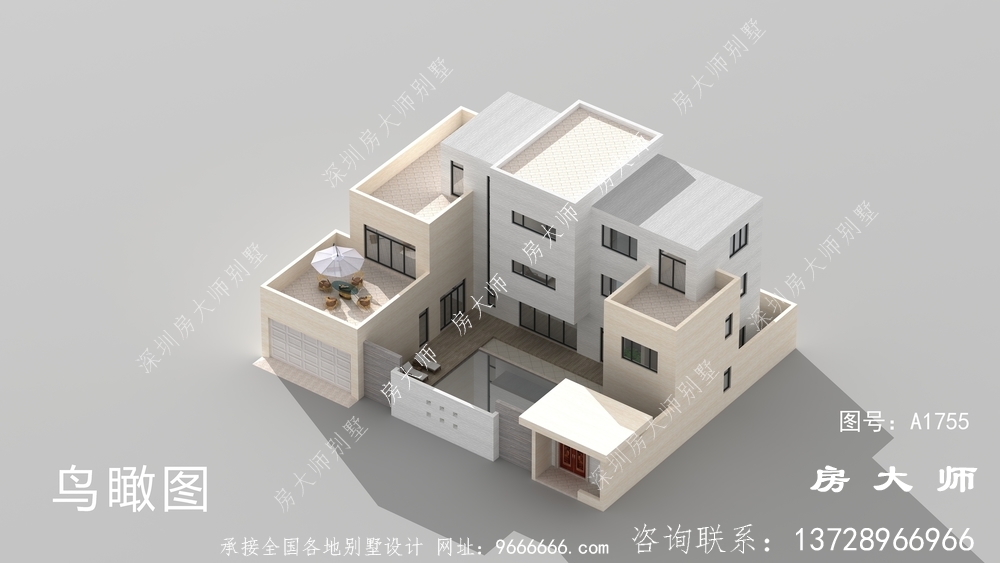

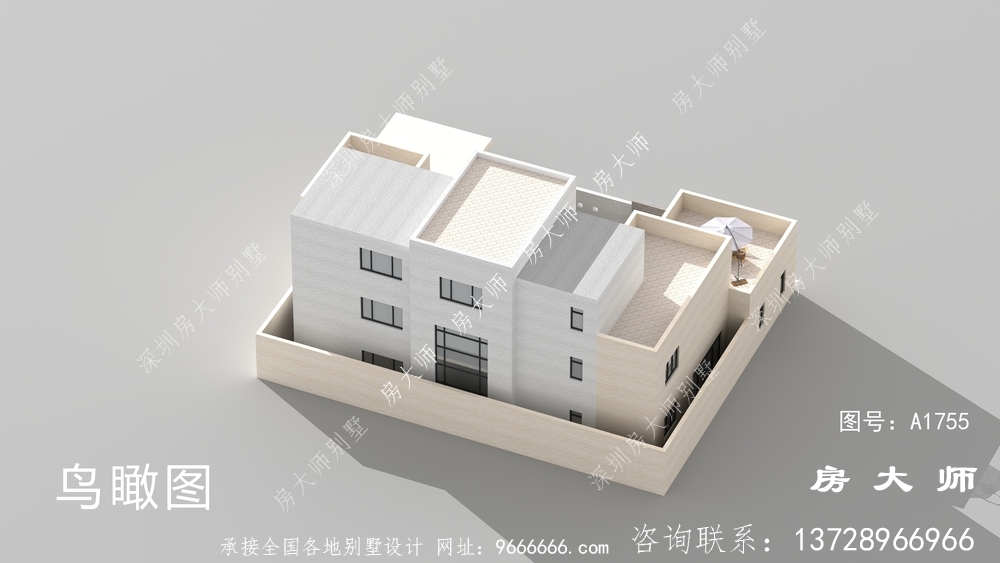

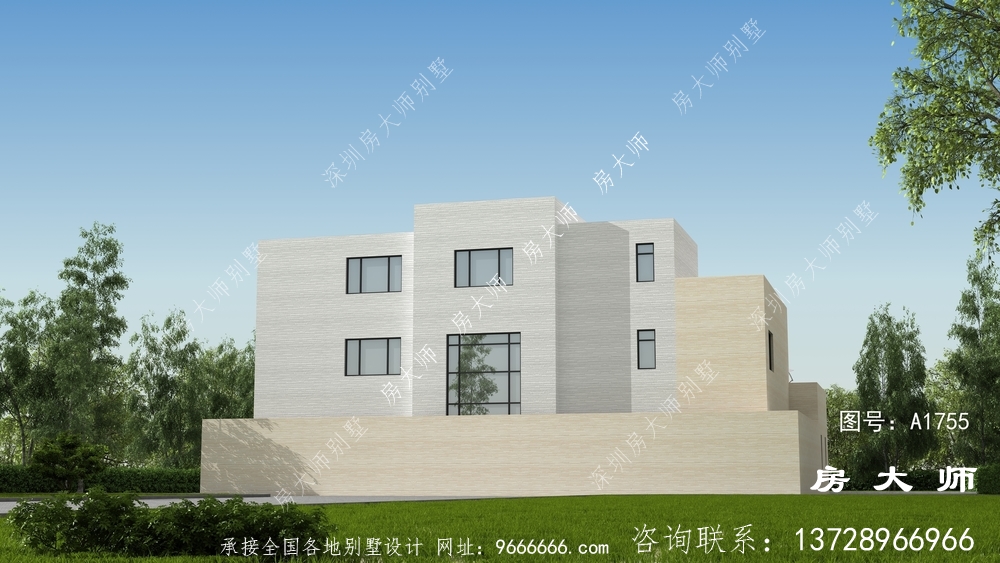

带院子现代风格三层别墅效果图带院子现代风格三层别墅效果图带院子现代风格三层别墅效果图带院子现代风格三层别墅效果图带院子现代风格三层别墅效果图带院子现代风格三层别墅效果图带院子现代风格三层别墅效果图带院子现代风格三层别墅效果图带院子现代风格三层别墅效果图带院子现代风格三层别墅效果图带院子现代风格三层别墅效果图带院子现代风格三层别墅效果图带院子现代风格三层别墅效果图

A1755号别墅首层室内功能介绍:
玄关 (约12平方米)(右前面)
卧室1、卫1 (约18平方米/4平方米)(右面中间)
厨房 (约11平方米)(右后面)
餐厅 (约22平方米)(后面中间靠右)
客厅 (约33平方米)(后面中间)
普通楼梯 (约13平方米)(后面中间靠左)
公卫2 (约7平方米)(左后面靠右)
卧室2 (约12平方米)(左后面靠左)
休闲区 (约28平方米)(左面中间)
车库 (约39平方米)(左前面)
泳池、平台 (约48平方米/13平方米)(前面中间)

A1755号别墅二层室内功能介绍:
卧室3 (约16平方米)(右前面)
公卫2 (约7平方米)(右面中间)
书房 (约11平方米)(右后面)
卧室4 (约15平方米)(后面中间靠右)
起居厅、客厅上空 (约16平方米/23平方米)(后面中间)
普通楼梯 (约13平方米)(后面中间靠左)
卧室5、衣帽间、卫、露台1 (约28平方米/12平方米/7平方米/39平方米)(左后面靠左)

A1755号别墅三层室内功能介绍:
露台2 (约18平方米)(右前面)
卧室6 (约16平方米)(右后面)
卧室7 (约15平方米)(后面中间靠右)
起居厅 (约16平方米)(前面中间)
卧室8 (约23平方米)(前面中间)
普通楼梯 (约13平方米)(后面中间靠左)
公卫5 (约7平方米)(左后面)
露台3 (约37平方米)(左前面)

A1755号别墅外墙主要材料:日吉华外墙砖

图纸内容:
1、建筑图包含平立面图、门窗图、外墙装修细节等。
2、配筋图包含地基、梁、柱、楼板配筋大样图等等。
3、给排水图包含厨卫给水、厨卫排水,阳台排水等。
4、电气包含用电和电视网络、照明、插座、防雷等。
